سلسلة PRD-V
الطراز PRD-V

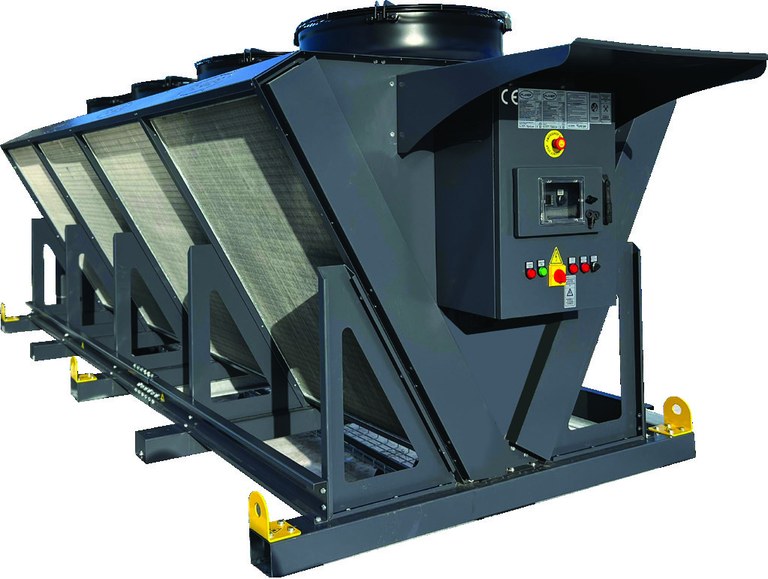

سلسلة PRD-V هي مجموعة مبرّدات جافة من النوع V تغطي 138 kW – 939 kW. تصميم بمراوح محورية ومستوى ضوضاء منخفض، مع مبادلات حرارية ذات أنابيب مزعنفة من إنتاج PLANER لتطبيقات تبريد الماء/الغليكول في الدوائر المغلقة. الأبعاد وأقطار الوصلات معطاة لكل موديل في الجدول.
- سعة التبريد
- 138 kW – 939 kW
اختر طرازاً
قيم الأداء والأبعاد وورقة البيانات لكل طراز في السلسلة.
| السعة (ماء) | kW | 138,5 |
|---|---|---|
| معدل تدفق الهواء | m³/h | 41.062 |
| عدد المراوح | قطعة | 2 |
| قدرة المروحة | kW | 4,0 |
| تيار المروحة | A | 8 |
| مستوى صوت المروحة (10 m) | dBA | 50 |
| حجم الأنابيب | L | 47,9 |
| L | mm | 2300 |
| W | mm | 1570 |
| H | mm | 1755 |
| وصلة دخول الماء | " | 2" |
| وصلة خروج الماء | " | 2" |
المواصفات إرشادية. يتم تأكيد الأداء النهائي عند اختيار التصميم.
الرسم الفني
المستندات
| السعة (ماء) | kW | 205,0 |
|---|---|---|
| معدل تدفق الهواء | m³/h | 61.640 |
| عدد المراوح | قطعة | 3 |
| قدرة المروحة | kW | 6,0 |
| تيار المروحة | A | 12 |
| مستوى صوت المروحة (10 m) | dBA | 52 |
| حجم الأنابيب | L | 72,9 |
| L | mm | 3385 |
| W | mm | 1570 |
| H | mm | 1755 |
| وصلة دخول الماء | " | 2 ½" |
| وصلة خروج الماء | " | 2 ½" |
المواصفات إرشادية. يتم تأكيد الأداء النهائي عند اختيار التصميم.
الرسم الفني
المستندات
| السعة (ماء) | kW | 277,7 |
|---|---|---|
| معدل تدفق الهواء | m³/h | 82.250 |
| عدد المراوح | قطعة | 4 |
| قدرة المروحة | kW | 8,0 |
| تيار المروحة | A | 16 |
| مستوى صوت المروحة (10 m) | dBA | 53 |
| حجم الأنابيب | L | 98 |
| L | mm | 4470 |
| W | mm | 1570 |
| H | mm | 1755 |
| وصلة دخول الماء | " | 2 ½" |
| وصلة خروج الماء | " | 2 ½" |
المواصفات إرشادية. يتم تأكيد الأداء النهائي عند اختيار التصميم.
الرسم الفني
المستندات
| السعة (ماء) | kW | 338,1 |
|---|---|---|
| معدل تدفق الهواء | m³/h | 102.812 |
| عدد المراوح | قطعة | 5 |
| قدرة المروحة | kW | 10,0 |
| تيار المروحة | A | 20 |
| مستوى صوت المروحة (10 m) | dBA | 54 |
| حجم الأنابيب | L | 123 |
| L | mm | 5555 |
| W | mm | 1570 |
| H | mm | 1755 |
| وصلة دخول الماء | " | 3" |
| وصلة خروج الماء | " | 3" |
المواصفات إرشادية. يتم تأكيد الأداء النهائي عند اختيار التصميم.
الرسم الفني
المستندات
| السعة (ماء) | kW | 410,6 |
|---|---|---|
| معدل تدفق الهواء | m³/h | 123.375 |
| عدد المراوح | قطعة | 6 |
| قدرة المروحة | kW | 12,0 |
| تيار المروحة | A | 24 |
| مستوى صوت المروحة (10 m) | dBA | 55 |
| حجم الأنابيب | L | 157,4 |
| L | mm | 6640 |
| W | mm | 1570 |
| H | mm | 1755 |
| وصلة دخول الماء | " | 4" |
| وصلة خروج الماء | " | 4" |
المواصفات إرشادية. يتم تأكيد الأداء النهائي عند اختيار التصميم.
الرسم الفني
المستندات
| السعة (ماء) | kW | 483,5 |
|---|---|---|
| معدل تدفق الهواء | m³/h | 144.046 |
| عدد المراوح | قطعة | 7 |
| قدرة المروحة | kW | 14,0 |
| تيار المروحة | A | 28 |
| مستوى صوت المروحة (10 m) | dBA | 56 |
| حجم الأنابيب | L | 198,9 |
| L | mm | 7725 |
| W | mm | 1570 |
| H | mm | 1755 |
| وصلة دخول الماء | " | 5" |
| وصلة خروج الماء | " | 5" |
المواصفات إرشادية. يتم تأكيد الأداء النهائي عند اختيار التصميم.
الرسم الفني
المستندات
| السعة (ماء) | kW | 268,9 |
|---|---|---|
| معدل تدفق الهواء | m³/h | 121.031 |
| عدد المراوح | قطعة | 4 |
| قدرة المروحة | kW | 8,0 |
| تيار المروحة | A | 16 |
| مستوى صوت المروحة (10 m) | dBA | 53 |
| حجم الأنابيب | L | 95,8 |
| L | mm | 2530 |
| W | mm | 2400 |
| H | mm | 2445 |
| وصلة دخول الماء | " | 2x2" |
| وصلة خروج الماء | " | 2x2" |
المواصفات إرشادية. يتم تأكيد الأداء النهائي عند اختيار التصميم.
الرسم الفني
المستندات
| السعة (ماء) | kW | 398,5 |
|---|---|---|
| معدل تدفق الهواء | m³/h | 116.718 |
| عدد المراوح | قطعة | 6 |
| قدرة المروحة | kW | 12,0 |
| تيار المروحة | A | 24 |
| مستوى صوت المروحة (10 m) | dBA | 55 |
| حجم الأنابيب | L | 145,8 |
| L | mm | 3730 |
| W | mm | 2400 |
| H | mm | 2445 |
| وصلة دخول الماء | " | 2x2 ½" |
| وصلة خروج الماء | " | 2 ½" |
المواصفات إرشادية. يتم تأكيد الأداء النهائي عند اختيار التصميم.
الرسم الفني
المستندات
| السعة (ماء) | kW | 539,2 |
|---|---|---|
| معدل تدفق الهواء | m³/h | 161.500 |
| عدد المراوح | قطعة | 8 |
| قدرة المروحة | kW | 16,0 |
| تيار المروحة | A | 32 |
| مستوى صوت المروحة (10 m) | dBA | 56 |
| حجم الأنابيب | L | 196 |
| L | mm | 4930 |
| W | mm | 2400 |
| H | mm | 2445 |
| وصلة دخول الماء | " | 2x2 ½" |
| وصلة خروج الماء | " | 2x2 ½" |
المواصفات إرشادية. يتم تأكيد الأداء النهائي عند اختيار التصميم.
الرسم الفني
المستندات
| السعة (ماء) | kW | 657,8 |
|---|---|---|
| معدل تدفق الهواء | m³/h | 201.875 |
| عدد المراوح | قطعة | 10 |
| قدرة المروحة | kW | 20,0 |
| تيار المروحة | A | 40 |
| مستوى صوت المروحة (10 m) | dBA | 57 |
| حجم الأنابيب | L | 246 |
| L | mm | 6130 |
| W | mm | 2400 |
| H | mm | 2445 |
| وصلة دخول الماء | " | 2x3" |
| وصلة خروج الماء | " | 2x3" |
المواصفات إرشادية. يتم تأكيد الأداء النهائي عند اختيار التصميم.
الرسم الفني
المستندات
| السعة (ماء) | kW | 798,2 |
|---|---|---|
| معدل تدفق الهواء | m³/h | 242.250 |
| عدد المراوح | قطعة | 12 |
| قدرة المروحة | kW | 24,0 |
| تيار المروحة | A | 48 |
| مستوى صوت المروحة (10 m) | dBA | 58 |
| حجم الأنابيب | L | 314,8 |
| L | mm | 7330 |
| W | mm | 2400 |
| H | mm | 2445 |
| وصلة دخول الماء | " | 2x4" |
| وصلة خروج الماء | " | 2x4" |
المواصفات إرشادية. يتم تأكيد الأداء النهائي عند اختيار التصميم.
الرسم الفني
المستندات
| السعة (ماء) | kW | 938,6 |
|---|---|---|
| معدل تدفق الهواء | m³/h | 282.625 |
| عدد المراوح | قطعة | 14 |
| قدرة المروحة | kW | 28,0 |
| تيار المروحة | A | 56 |
| مستوى صوت المروحة (10 m) | dBA | 58 |
| حجم الأنابيب | L | 397,8 |
| L | mm | 8530 |
| W | mm | 2400 |
| H | mm | 2445 |
| وصلة دخول الماء | " | 2x5" |
| وصلة خروج الماء | " | 2x5" |
المواصفات إرشادية. يتم تأكيد الأداء النهائي عند اختيار التصميم.
الرسم الفني
المستندات
الميزات الرئيسية
المواصفات الفنية
| السعة (ماء) | 138 kW – 939 kW |
|---|---|
| النوع | مبرّد جاف من النوع V |
| مروحة | محوري |
المواصفات إرشادية. يتم تأكيد الأداء النهائي عند اختيار التصميم.
قد ترغب أيضاً في النظر إلى
هل تحتاج مساعدة في تحديد حجم سلسلة PRD-V؟
أرسل إلينا حمل التبريد ودرجات حرارة السوائل والظروف المحيطة — وسنؤكد لك التهيئة المناسبة لعمليتك.
