P-SHW-S Serisi
Su Soğutmalı Chiller

P-SHW-S Serisi

Model P-SHW-S

P-SHW-S Serisi, hermetik scroll kompresörlü su soğutmalı su soğutma gruplarıdır. Kondenser ısısı soğutma kulesi veya kuru soğutucu üzerinden atılır; hava soğutmalı eşdeğerlerine göre daha yüksek verim ve daha sessiz çalışma sağlar. Performans değerleri 30 °C kondenser giriş suyu için verilmiştir. Çevre dostu R 407 C gaz kullanır.

Soğutma kapasitesi
16 – 116,4 kW
Soğutucu akışkan
R 407 C
Teklif İsteyin Teknik Föyü İndir
Teknik veriler

Model seçiniz

Serideki her modelin performans değerleri, ölçüleri ve teknik evrakı.

Teknik özellikler — P 041 SHW-S
Kompresör adedi adet 1
Soğutma devresi adet 1
Kapasite kontrol % 0-%100
Gerekli evaporatör su debisi m³/h 3
Gerekli kondenser su debisi m³/h 7
Pompa gücü (3 bar için) kW 0,75
Depo hacmi L 80
L mm 950
W mm 600
H mm 1235
Su giriş bağlantısı " 1
Su çıkış bağlantısı " 1
Ağırlık kg 200
Soğutma kapasitesi kW 16
Soğutma kapasitesi kcal/h 13.767
Toplam kompresör gücü kW 2,4
Soğutma kapasitesi kW 11,6
Soğutma kapasitesi kcal/h 9.981
Toplam kompresör gücü kW 2,3

Teknik özellikler bilgi amaçlıdır. Nihai performans tasarım seçiminde teyit edilir.

Teknik resim

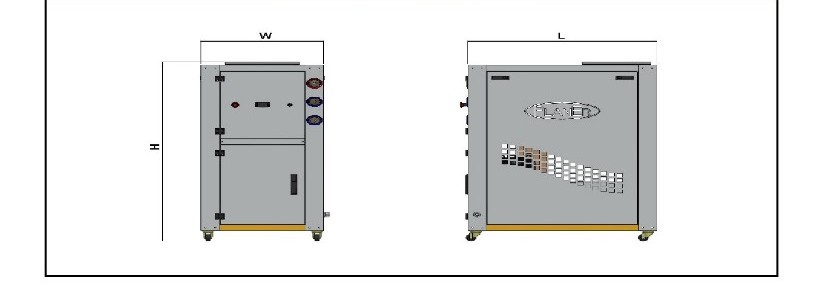

P 041 SHW-S — Teknik resim

Dokümanlar

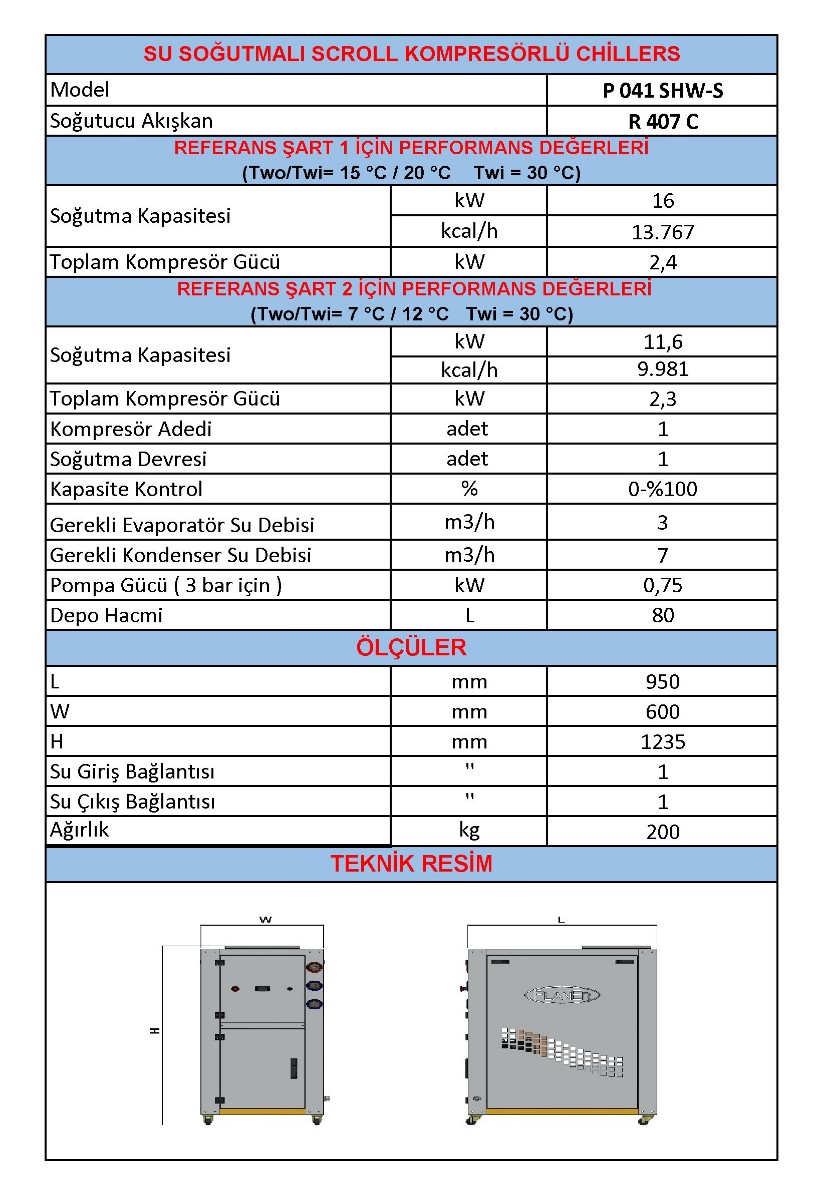

Teknik evrak — P 041 SHW-S Seri kataloğu
Teklif İsteyin
Teknik özellikler — P 071 SHW-S
Kompresör adedi adet 1
Soğutma devresi adet 1
Kapasite kontrol % 0-%100
Gerekli evaporatör su debisi m³/h 5
Gerekli kondenser su debisi m³/h 10
Pompa gücü (3 bar için) kW 1,5
Depo hacmi L 80
L mm 950
W mm 600
H mm 1235
Su giriş bağlantısı " 1
Su çıkış bağlantısı " 1
Ağırlık kg 350
Soğutma kapasitesi kW 26,8
Soğutma kapasitesi kcal/h 23.059
Toplam kompresör gücü kW 4,1
Soğutma kapasitesi kW 20,1
Soğutma kapasitesi kcal/h 17.294
Toplam kompresör gücü kW 3,9

Teknik özellikler bilgi amaçlıdır. Nihai performans tasarım seçiminde teyit edilir.

Teknik resim

P 071 SHW-S — Teknik resim

Dokümanlar

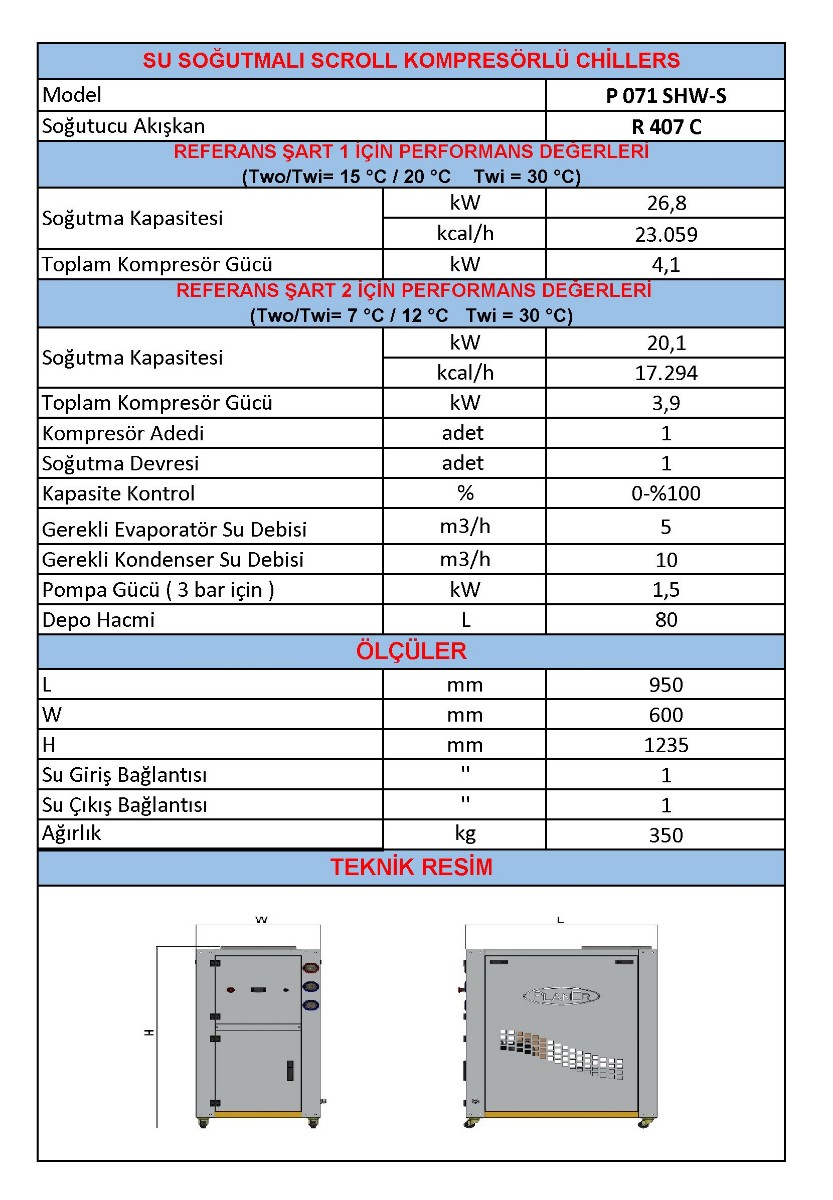

Teknik evrak — P 071 SHW-S Seri kataloğu
Teklif İsteyin
Teknik özellikler — P 081 SHW-S
Kompresör adedi adet 1
Soğutma devresi adet 1
Kapasite kontrol % 0-%100
Gerekli evaporatör su debisi m³/h 6
Gerekli kondenser su debisi m³/h 15
Pompa gücü (3 bar için) kW 1,5
Depo hacmi L 100
L mm 1000
W mm 650
H mm 1335
Su giriş bağlantısı " 1 1/2
Su çıkış bağlantısı " 1 1/2
Ağırlık kg 400
Soğutma kapasitesi kW 34
Soğutma kapasitesi kcal/h 29.254
Toplam kompresör gücü kW 5,1
Soğutma kapasitesi kW 24,4
Soğutma kapasitesi kcal/h 20.994
Toplam kompresör gücü kW 5

Teknik özellikler bilgi amaçlıdır. Nihai performans tasarım seçiminde teyit edilir.

Teknik resim

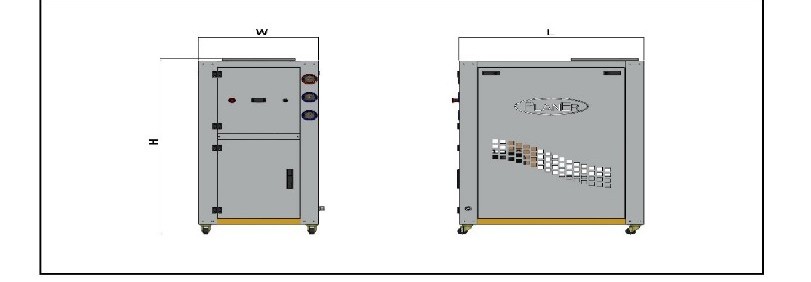

P 081 SHW-S — Teknik resim

Dokümanlar

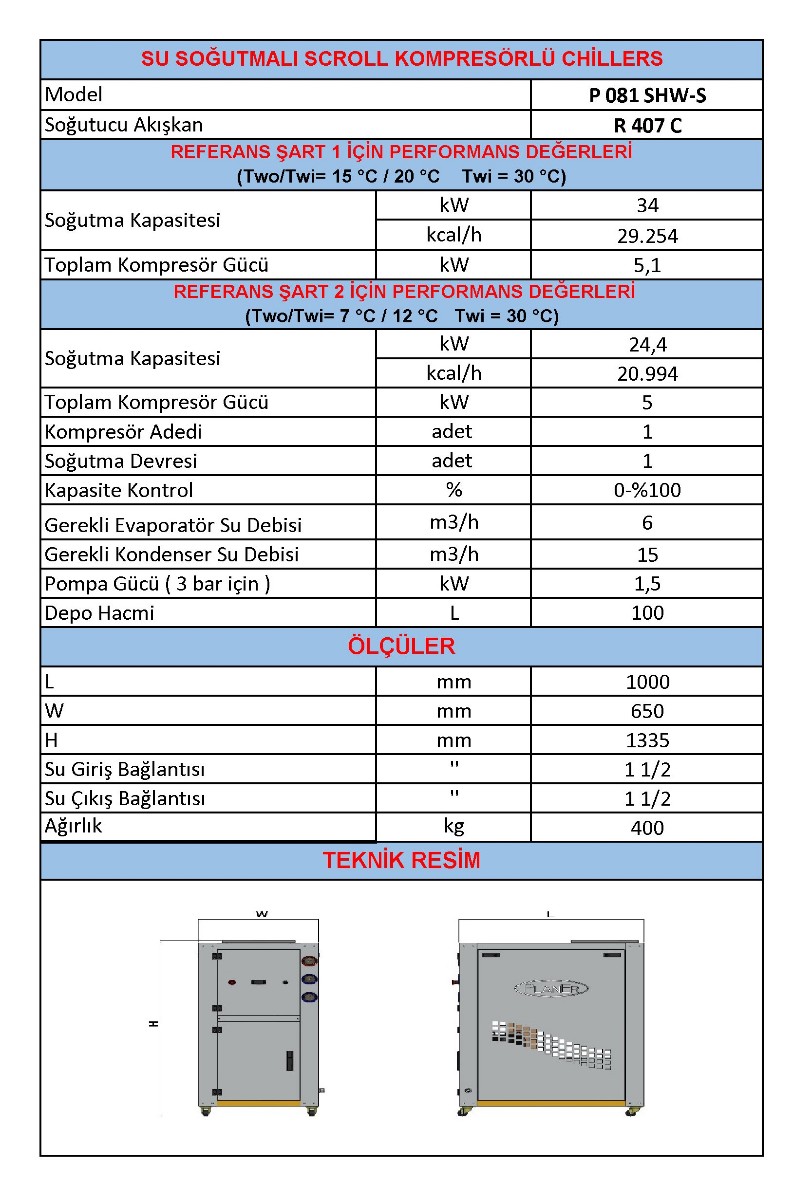

Teknik evrak — P 081 SHW-S Seri kataloğu
Teklif İsteyin
Teknik özellikler — P 101 SHW-S
Kompresör adedi adet 1
Soğutma devresi adet 1
Kapasite kontrol % 0-%100
Gerekli evaporatör su debisi m³/h 7
Gerekli kondenser su debisi m³/h 30
Pompa gücü (3 bar için) kW 2,2
Depo hacmi L 100
L mm 1000
W mm 650
H mm 1335
Su giriş bağlantısı " 1 1/2
Su çıkış bağlantısı " 1 1/2
Ağırlık kg 410
Soğutma kapasitesi kW 41,6
Soğutma kapasitesi kcal/h 35.793
Toplam kompresör gücü kW 6,5
Soğutma kapasitesi kW 30,1
Soğutma kapasitesi kcal/h 25.889
Toplam kompresör gücü kW 5,9

Teknik özellikler bilgi amaçlıdır. Nihai performans tasarım seçiminde teyit edilir.

Teknik resim

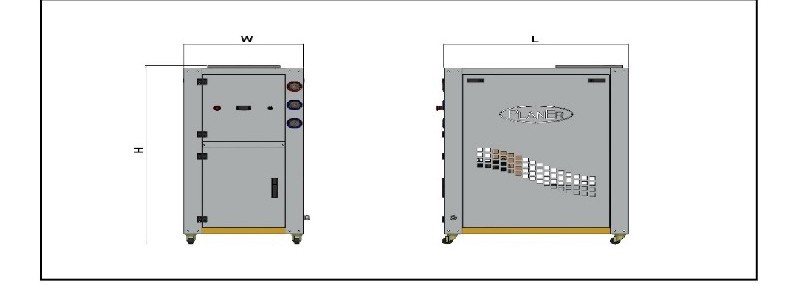

P 101 SHW-S — Teknik resim

Dokümanlar

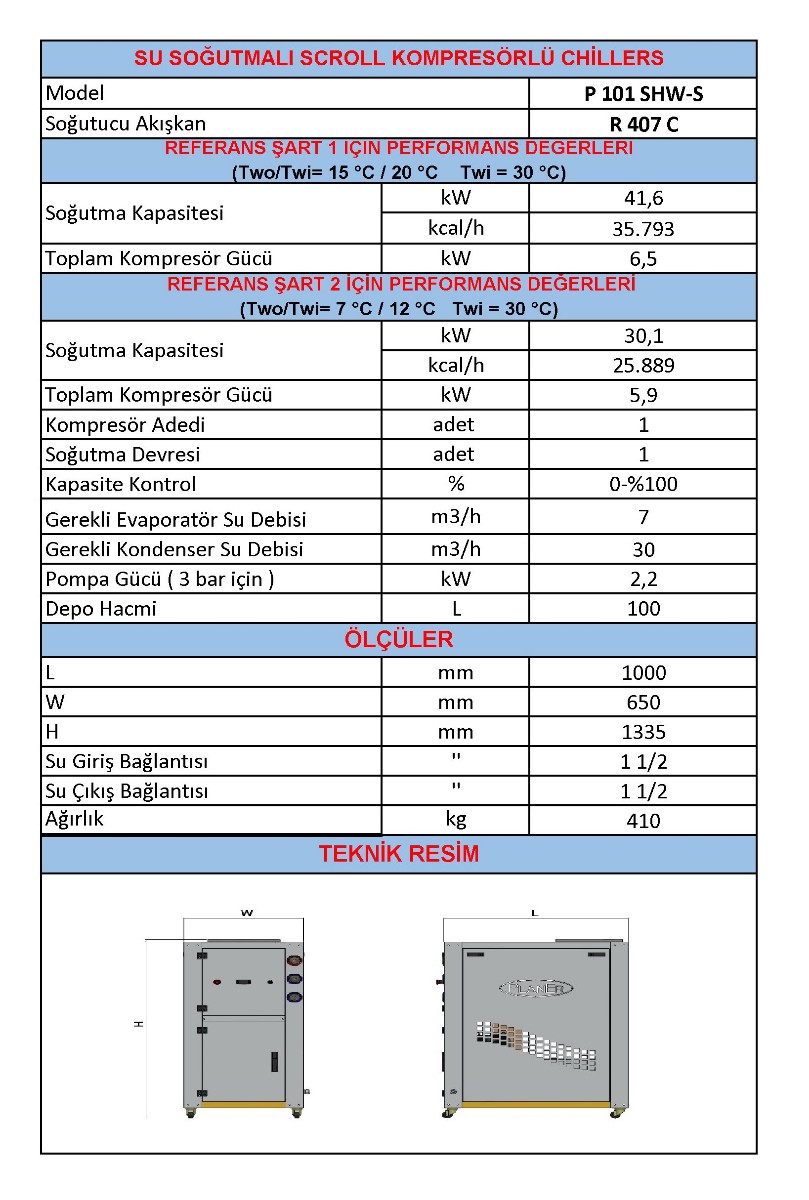

Teknik evrak — P 101 SHW-S Seri kataloğu
Teklif İsteyin
Teknik özellikler — P 121 SHW-S
Kompresör adedi adet 1
Soğutma devresi adet 1
Kapasite kontrol % 0-%100
Gerekli evaporatör su debisi m³/h 8
Gerekli kondenser su debisi m³/h 40
Pompa gücü (3 bar için) kW 2,2
Depo hacmi L 100
L mm 1000
W mm 650
H mm 1335
Su giriş bağlantısı " 1 1/2
Su çıkış bağlantısı " 1 1/2
Ağırlık kg 430
Soğutma kapasitesi kW 49,4
Soğutma kapasitesi kcal/h 42.505
Toplam kompresör gücü kW 7,3
Soğutma kapasitesi kW 35,8
Soğutma kapasitesi kcal/h 30.803
Toplam kompresör gücü kW 7,1

Teknik özellikler bilgi amaçlıdır. Nihai performans tasarım seçiminde teyit edilir.

Teknik resim

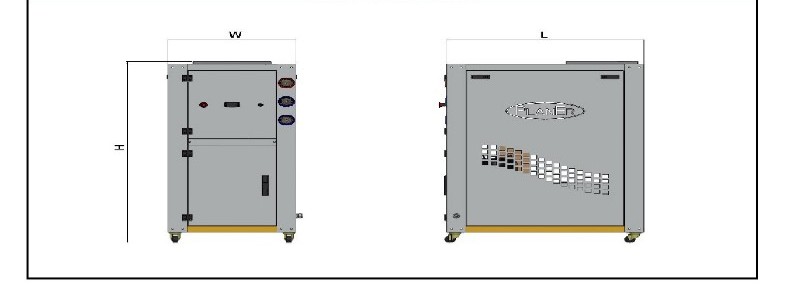

P 121 SHW-S — Teknik resim

Dokümanlar

Teknik evrak — P 121 SHW-S Seri kataloğu
Teklif İsteyin
Teknik özellikler — P 151 SHW-S
Kompresör adedi adet 1
Soğutma devresi adet 1
Kapasite kontrol % 0-%100
Gerekli evaporatör su debisi m³/h 10
Gerekli kondenser su debisi m³/h 50
Pompa gücü (3 bar için) kW 2,2
Depo hacmi L 120
L mm 1200
W mm 650
H mm 1335
Su giriş bağlantısı " 1 1/2
Su çıkış bağlantısı " 1 1/2
Ağırlık kg 460
Soğutma kapasitesi kW 58,2
Soğutma kapasitesi kcal/h 50.076
Toplam kompresör gücü kW 11,2
Soğutma kapasitesi kW 43,4
Soğutma kapasitesi kcal/h 37.342
Toplam kompresör gücü kW 11

Teknik özellikler bilgi amaçlıdır. Nihai performans tasarım seçiminde teyit edilir.

Teknik resim

P 151 SHW-S — Teknik resim

Dokümanlar

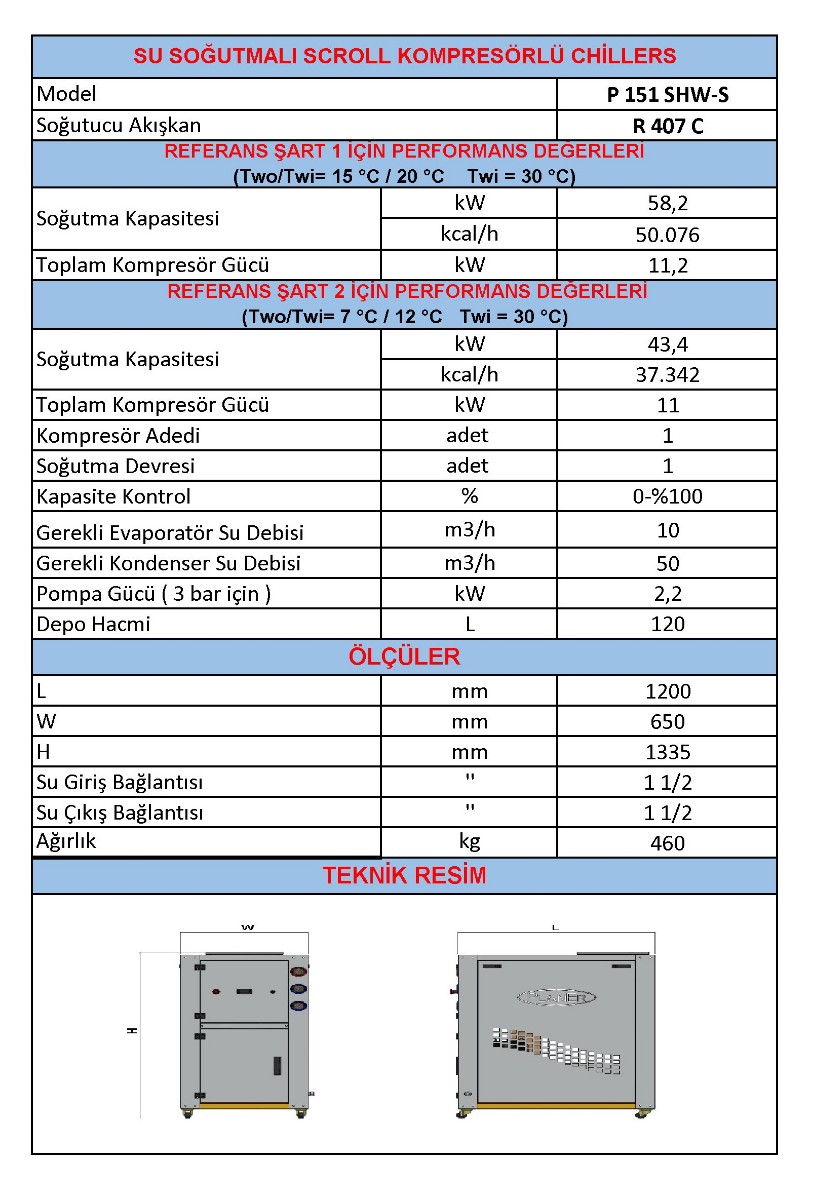

Teknik evrak — P 151 SHW-S Seri kataloğu
Teklif İsteyin
Teknik özellikler — P 072 SHW-S
Kompresör adedi adet 2
Soğutma devresi adet 2
Kapasite kontrol % %50 - %100
Gerekli evaporatör su debisi m³/h 9
Gerekli kondenser su debisi m³/h 20
Pompa gücü (3 bar için) kW 2,2
Depo hacmi L 120
L mm 1200
W mm 800
H mm 1335
Su giriş bağlantısı " 2
Su çıkış bağlantısı " 2
Ağırlık kg 500
Soğutma kapasitesi kW 53,6
Soğutma kapasitesi kcal/h 46.119
Toplam kompresör gücü kW 8,2
Soğutma kapasitesi kW 40,2
Soğutma kapasitesi kcal/h 34.589
Toplam kompresör gücü kW 7,8

Teknik özellikler bilgi amaçlıdır. Nihai performans tasarım seçiminde teyit edilir.

Teknik resim

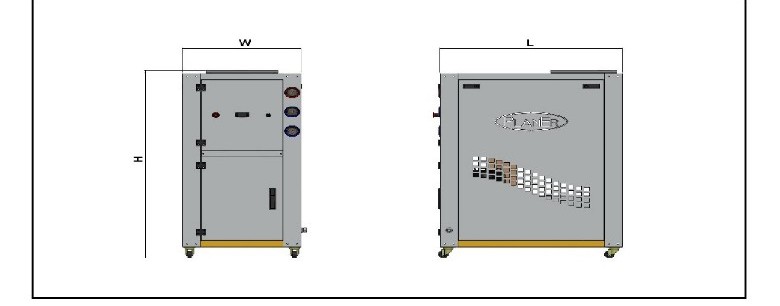

P 072 SHW-S — Teknik resim

Dokümanlar

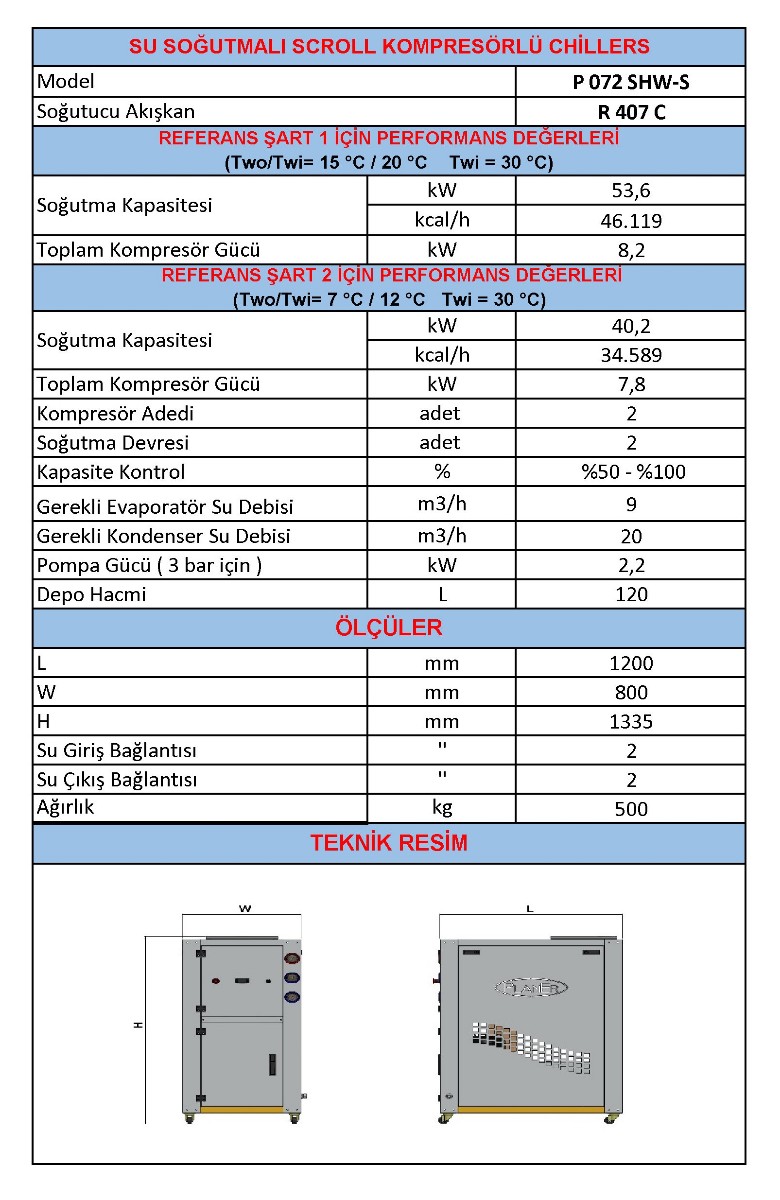

Teknik evrak — P 072 SHW-S Seri kataloğu
Teklif İsteyin
Teknik özellikler — P 082 SHW-S
Kompresör adedi adet 2
Soğutma devresi adet 2
Kapasite kontrol % %50 - %100
Gerekli evaporatör su debisi m³/h 12
Gerekli kondenser su debisi m³/h 30
Pompa gücü (3 bar için) kW 3
Depo hacmi L 160
L mm 1200
W mm 800
H mm 1335
Su giriş bağlantısı " 2
Su çıkış bağlantısı " 2
Ağırlık kg 580
Soğutma kapasitesi kW 68
Soğutma kapasitesi kcal/h 58.509
Toplam kompresör gücü kW 10,2
Soğutma kapasitesi kW 48,8
Soğutma kapasitesi kcal/h 41.989
Toplam kompresör gücü kW 10

Teknik özellikler bilgi amaçlıdır. Nihai performans tasarım seçiminde teyit edilir.

Teknik resim

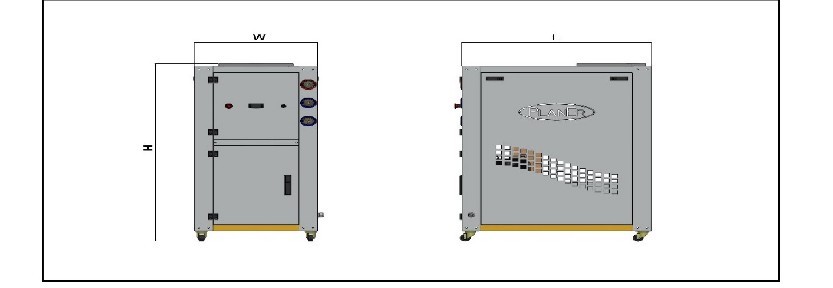

P 082 SHW-S — Teknik resim

Dokümanlar

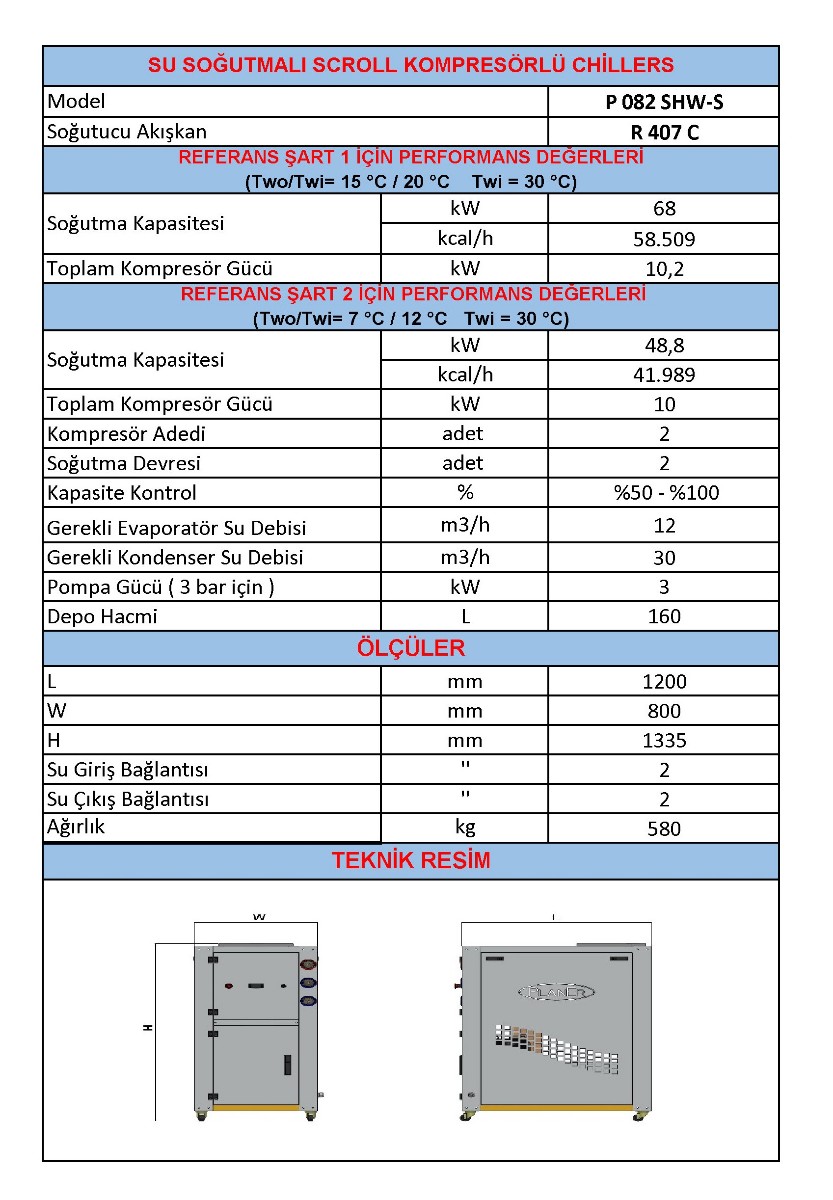

Teknik evrak — P 082 SHW-S Seri kataloğu
Teklif İsteyin
Teknik özellikler — P 102 SHW-S
Kompresör adedi adet 2
Soğutma devresi adet 2
Kapasite kontrol % %50 - %100
Gerekli evaporatör su debisi m³/h 14
Gerekli kondenser su debisi m³/h 60
Pompa gücü (3 bar için) kW 3
Depo hacmi L 180
L mm 1400
W mm 900
H mm 1600
Su giriş bağlantısı " 2 1/2
Su çıkış bağlantısı " 2 1/2
Ağırlık kg 620
Soğutma kapasitesi kW 83,2
Soğutma kapasitesi kcal/h 71.587
Toplam kompresör gücü kW 13
Soğutma kapasitesi kW 60,2
Soğutma kapasitesi kcal/h 51.797
Toplam kompresör gücü kW 11,8

Teknik özellikler bilgi amaçlıdır. Nihai performans tasarım seçiminde teyit edilir.

Teknik resim

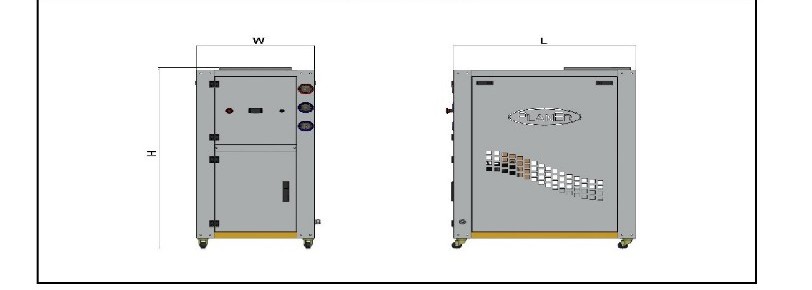

P 102 SHW-S — Teknik resim

Dokümanlar

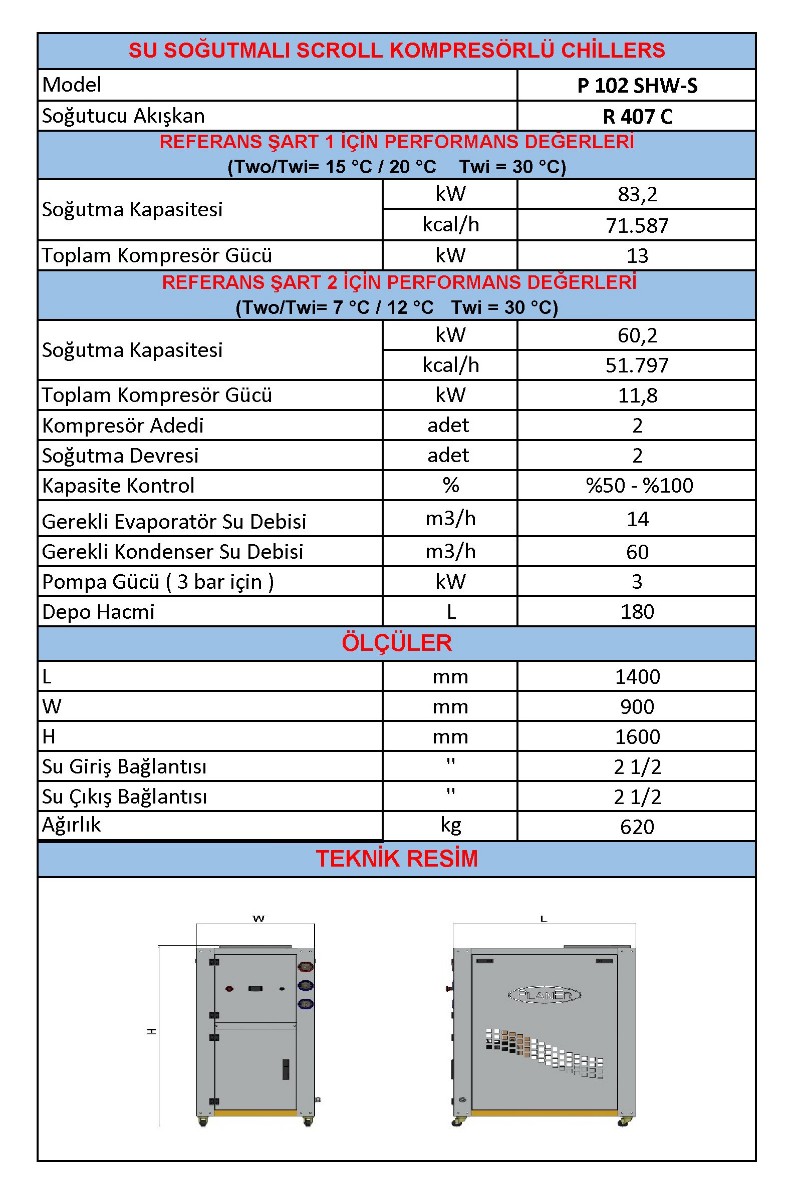

Teknik evrak — P 102 SHW-S Seri kataloğu
Teklif İsteyin
Teknik özellikler — P 122 SHW-S
Kompresör adedi adet 2
Soğutma devresi adet 2
Kapasite kontrol % %50 - %100
Gerekli evaporatör su debisi m³/h 17
Gerekli kondenser su debisi m³/h 80
Pompa gücü (3 bar için) kW 4
Depo hacmi L 200
L mm 1400
W mm 900
H mm 1600
Su giriş bağlantısı " 2 1/2
Su çıkış bağlantısı " 2 1/2
Ağırlık kg 640
Soğutma kapasitesi kW 98,8
Soğutma kapasitesi kcal/h 85.010
Toplam kompresör gücü kW 14,6
Soğutma kapasitesi kW 71,6
Soğutma kapasitesi kcal/h 61.606
Toplam kompresör gücü kW 14,2

Teknik özellikler bilgi amaçlıdır. Nihai performans tasarım seçiminde teyit edilir.

Teknik resim

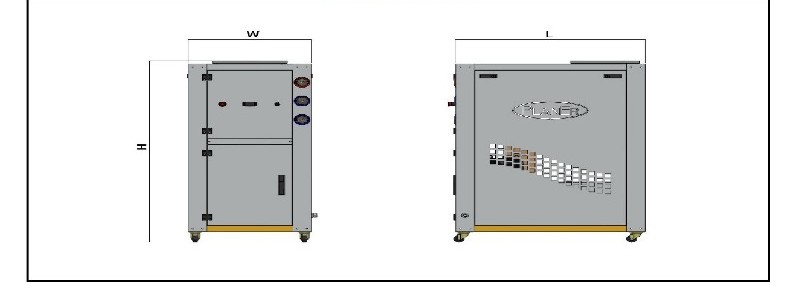

P 122 SHW-S — Teknik resim

Dokümanlar

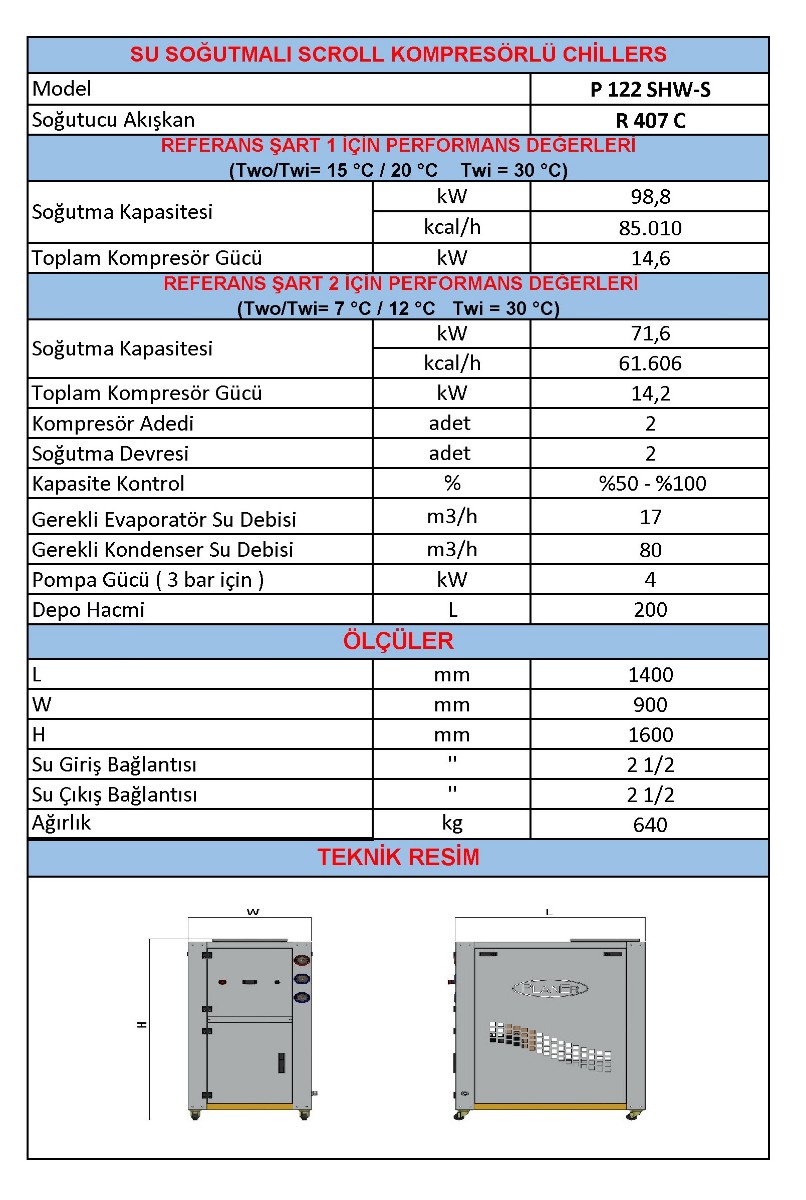

Teknik evrak — P 122 SHW-S Seri kataloğu
Teklif İsteyin
Teknik özellikler — P 152 SHW-S
Kompresör adedi adet 2
Soğutma devresi adet 2
Kapasite kontrol % %50 - %100
Gerekli evaporatör su debisi m³/h 20
Gerekli kondenser su debisi m³/h 100
Pompa gücü (3 bar için) kW 4
Depo hacmi L 220
L mm 1600
W mm 1100
H mm 1600
Su giriş bağlantısı " 2 1/2
Su çıkış bağlantısı " 2 1/2
Ağırlık kg 700
Soğutma kapasitesi kW 116,4
Soğutma kapasitesi kcal/h 100.153
Toplam kompresör gücü kW 22,4
Soğutma kapasitesi kW 86,8
Soğutma kapasitesi kcal/h 74.685
Toplam kompresör gücü kW 22

Teknik özellikler bilgi amaçlıdır. Nihai performans tasarım seçiminde teyit edilir.

Teknik resim

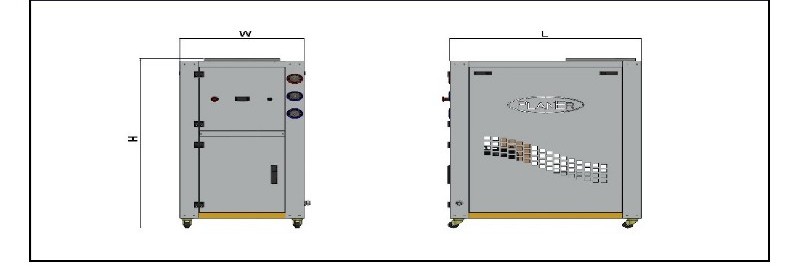

P 152 SHW-S — Teknik resim

Dokümanlar

Teknik evrak — P 152 SHW-S Seri kataloğu
Teklif İsteyin

Öne çıkan özellikler

Teknik özellikler

Soğutma kapasitesi 16 – 116,4 kW
Soğutucu akışkan R 407 C

Teknik özellikler bilgi amaçlıdır. Nihai performans tasarım seçiminde teyit edilir.
