Hava Soğutmalı Chiller
YHA-V Serisi
Model YHA-V MS / MD
YHA-V Serisi, vidalı kompresörlü hava soğutmalı su soğutma gruplarıdır. Tek devreli (MS) ve çift devreli (MD) konfigürasyonlarla 103 – 1654 kW nominal kapasite aralığını kapsar. R-407C gaz, shell and tube evaporatör ve PLANER üretimi yüksek verimli kondenserler ile endüstriyel proses soğutmada yüksek kapasite ihtiyaçları için tasarlanmıştır. Güç/kontrol panosu CE 2006/95/EC standartlarına uygundur.
- Soğutma kapasitesi
- 103 – 1654 kW
- Soğutucu akışkan
- R-407C
Teknik veriler
Model seçiniz
Serideki her modelin performans değerleri, ölçüleri ve teknik evrakı.
| Soğutma Kapasitesi | kW | 159,6 |
|---|---|---|
| Soğutma Kapasitesi | kcal/h | 137,256 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 29,1 |
| Çekilen Toplam Güç | kW | 35,1 |
| Enerji Verimlilik Oranı (EER) | EER | 4,5 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 27,5 |
| Soğutma Kapasitesi | kW | 140,0 |
| Soğutma Kapasitesi | kcal/h | 120,400 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 34,5 |
| Çekilen Toplam Güç | kW | 40,5 |
| Enerji Verimlilik Oranı (EER) | EER | 3,5 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 24,1 |
| Soğutma Kapasitesi | kW | 103,0 |
| Soğutma Kapasitesi | kcal/h | 88,580 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 32,4 |
| Çekilen Toplam Güç | kW | 38,4 |
| Enerji Verimlilik Oranı (EER) | EER | 2,7 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 17,7 |
| Fan Çapı | mm | Ø500 |
| Fan Adedi | adet | 8 |
| Hava Debisi | m³/h | 64.000 |
| Fan Motor Gücü | kW | 6 |
| Fan Ses Basınç Seviyesi (10 m) | dBA | 48 |
| Besleme Gerilimi | 400 V / 3 PH / 50 Hz. | |
| Nominal Akım | A | 73,4 |
| Maks. Akım | A | 108,4 |
| Uzunluk (L) | mm | 3970 |
| Genişlik (W) | mm | 1680 |
| Yükseklik (H) | mm | 2150 |
| Su Giriş Bağlantısı | inç | 3" |
| Su Çıkış Bağlantısı | inç | 3" |
| Ağırlık | Kg | 1500 |
Teknik özellikler bilgi amaçlıdır. Nihai performans tasarım seçiminde teyit edilir.

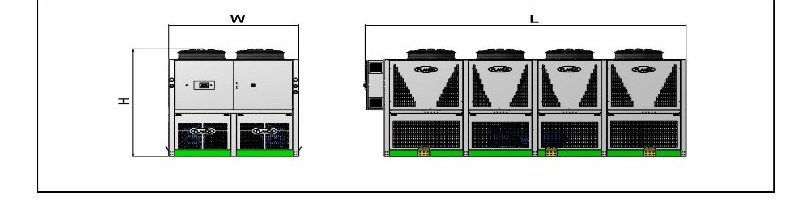

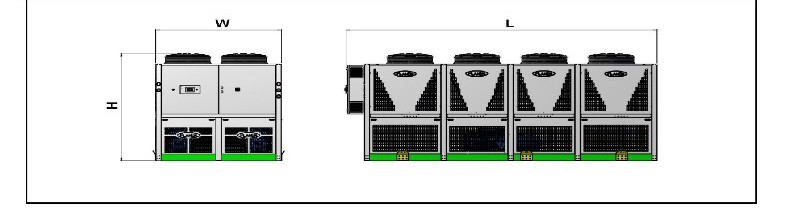

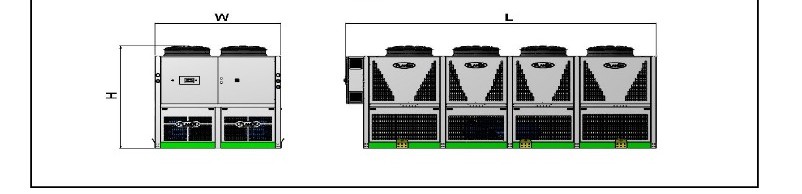

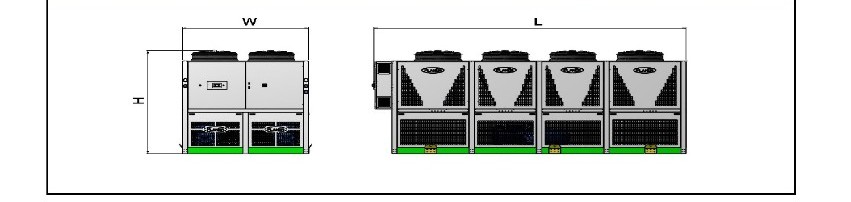

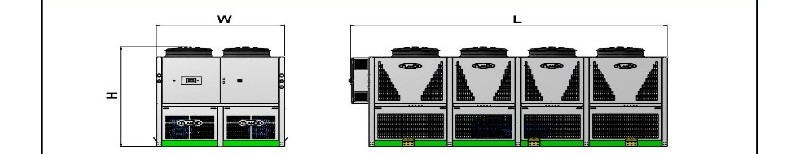

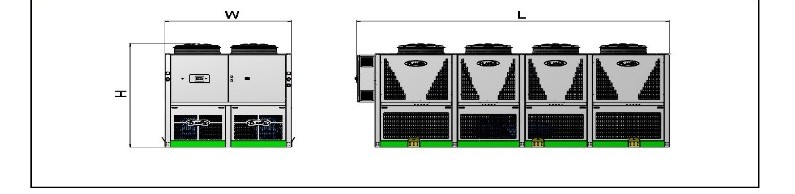

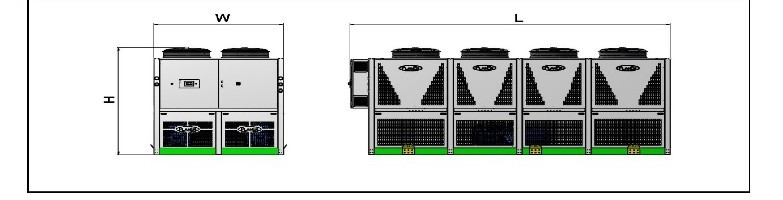

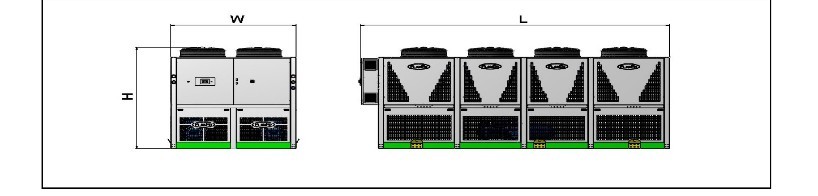

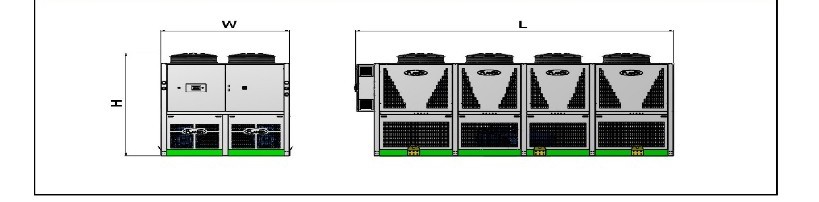

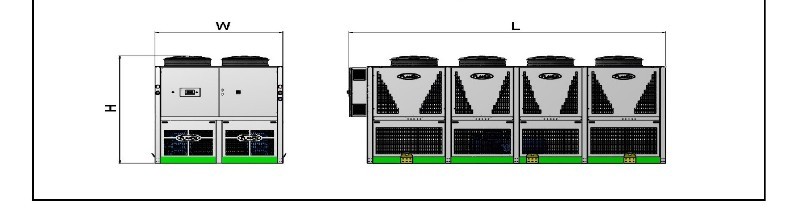

Teknik resim
Dokümanlar
| Soğutma Kapasitesi | kW | 200,0 |
|---|---|---|
| Soğutma Kapasitesi | kcal/h | 172,000 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 36,1 |
| Çekilen Toplam Güç | kW | 42,1 |
| Enerji Verimlilik Oranı (EER) | EER | 4,8 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 34,4 |
| Soğutma Kapasitesi | kW | 176,0 |
| Soğutma Kapasitesi | kcal/h | 151,360 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 43,2 |
| Çekilen Toplam Güç | kW | 49,2 |
| Enerji Verimlilik Oranı (EER) | EER | 3,6 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 30,3 |
| Soğutma Kapasitesi | kW | 130,0 |
| Soğutma Kapasitesi | kcal/h | 111,800 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 40,3 |
| Çekilen Toplam Güç | kW | 46,3 |
| Enerji Verimlilik Oranı (EER) | EER | 2,8 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 22,4 |
| Fan Çapı | mm | Ø500 |
| Fan Adedi | adet | 8 |
| Hava Debisi | m³/h | 64.000 |
| Fan Motor Gücü | kW | 6 |
| Fan Ses Basınç Seviyesi (10 m) | dBA | 51 |
| Besleme Gerilimi | 400 V / 3 PH / 50 Hz. | |
| Nominal Akım | A | 85,4 |
| Maks. Akım | A | 130,4 |
| Uzunluk (L) | mm | 3970 |
| Genişlik (W) | mm | 1680 |
| Yükseklik (H) | mm | 2150 |
| Su Giriş Bağlantısı | inç | 3" |
| Su Çıkış Bağlantısı | inç | 3" |
| Ağırlık | Kg | 1600 |
Teknik özellikler bilgi amaçlıdır. Nihai performans tasarım seçiminde teyit edilir.
Teknik resim
Dokümanlar
| Soğutma Kapasitesi | kW | 240,0 |
|---|---|---|
| Soğutma Kapasitesi | kcal/h | 206,400 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 42,1 |
| Çekilen Toplam Güç | kW | 47,7 |
| Enerji Verimlilik Oranı (EER) | EER | 5,0 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 41,3 |
| Soğutma Kapasitesi | kW | 207,0 |
| Soğutma Kapasitesi | kcal/h | 178,020 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 49,6 |
| Çekilen Toplam Güç | kW | 55,2 |
| Enerji Verimlilik Oranı (EER) | EER | 3,8 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 35,6 |
| Soğutma Kapasitesi | kW | 150,7 |
| Soğutma Kapasitesi | kcal/h | 129,602 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 46,8 |
| Çekilen Toplam Güç | kW | 52,4 |
| Enerji Verimlilik Oranı (EER) | EER | 2,9 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 25,9 |
| Fan Çapı | mm | Ø800 |
| Fan Adedi | adet | 4 |
| Hava Debisi | m³/h | 88.000 |
| Fan Motor Gücü | kW | 5,6 |
| Fan Ses Basınç Seviyesi (10 m) | dBA | 54 |
| Besleme Gerilimi | 400 V / 3 PH / 50 Hz. | |
| Nominal Akım | A | 88,2 |
| Maks. Akım | A | 143,2 |
| Uzunluk (L) | mm | 3250 |
| Genişlik (W) | mm | 2250 |
| Yükseklik (H) | mm | 2740 |
| Su Giriş Bağlantısı | inç | 4" |
| Su Çıkış Bağlantısı | inç | 4" |
| Ağırlık | Kg | 1700 |
Teknik özellikler bilgi amaçlıdır. Nihai performans tasarım seçiminde teyit edilir.
Teknik resim
Dokümanlar
| Soğutma Kapasitesi | kW | 275,0 |
|---|---|---|
| Soğutma Kapasitesi | kcal/h | 236,500 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 50,6 |
| Çekilen Toplam Güç | kW | 56,2 |
| Enerji Verimlilik Oranı (EER) | EER | 4,9 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 47,3 |
| Soğutma Kapasitesi | kW | 235,0 |
| Soğutma Kapasitesi | kcal/h | 202,100 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 58 |
| Çekilen Toplam Güç | kW | 63,6 |
| Enerji Verimlilik Oranı (EER) | EER | 3,7 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 40,4 |
| Soğutma Kapasitesi | kW | 171,0 |
| Soğutma Kapasitesi | kcal/h | 147,060 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 52,8 |
| Çekilen Toplam Güç | kW | 58,4 |
| Enerji Verimlilik Oranı (EER) | EER | 2,9 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 29,4 |
| Fan Çapı | mm | Ø800 |
| Fan Adedi | adet | 4 |
| Hava Debisi | m³/h | 88.000 |
| Fan Motor Gücü | kW | 5,6 |
| Fan Ses Basınç Seviyesi (10 m) | dBA | 54 |
| Besleme Gerilimi | 400 V / 3 PH / 50 Hz. | |
| Nominal Akım | A | 102,2 |
| Maks. Akım | A | 159,2 |
| Uzunluk (L) | mm | 3250 |
| Genişlik (W) | mm | 2250 |
| Yükseklik (H) | mm | 2740 |
| Su Giriş Bağlantısı | inç | 4" |
| Su Çıkış Bağlantısı | inç | 4" |
| Ağırlık | Kg | 1900 |
Teknik özellikler bilgi amaçlıdır. Nihai performans tasarım seçiminde teyit edilir.
Teknik resim
Dokümanlar
| Soğutma Kapasitesi | kW | 312,0 |
|---|---|---|
| Soğutma Kapasitesi | kcal/h | 268,320 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 54,5 |
| Çekilen Toplam Güç | kW | 60,1 |
| Enerji Verimlilik Oranı (EER) | EER | 5,2 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 53,7 |
| Soğutma Kapasitesi | kW | 269,0 |
| Soğutma Kapasitesi | kcal/h | 231,340 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 64,5 |
| Çekilen Toplam Güç | kW | 70,1 |
| Enerji Verimlilik Oranı (EER) | EER | 3,8 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 46,3 |
| Soğutma Kapasitesi | kW | 198,7 |
| Soğutma Kapasitesi | kcal/h | 170,882 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 60,6 |
| Çekilen Toplam Güç | kW | 66,2 |
| Enerji Verimlilik Oranı (EER) | EER | 3,0 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 34,2 |
| Fan Çapı | mm | Ø800 |
| Fan Adedi | adet | 4 |
| Hava Debisi | m³/h | 88.000 |
| Fan Motor Gücü | kW | 5,6 |
| Fan Ses Basınç Seviyesi (10 m) | dBA | 54 |
| Besleme Gerilimi | 400 V / 3 PH / 50 Hz. | |
| Nominal Akım | A | 105,2 |
| Maks. Akım | A | 177,2 |
| Uzunluk (L) | mm | 3250 |
| Genişlik (W) | mm | 2250 |
| Yükseklik (H) | mm | 2740 |
| Su Giriş Bağlantısı | inç | 4" |
| Su Çıkış Bağlantısı | inç | 4" |
| Ağırlık | Kg | 1900 |
Teknik özellikler bilgi amaçlıdır. Nihai performans tasarım seçiminde teyit edilir.
Teknik resim
Dokümanlar
| Soğutma Kapasitesi | kW | 359,0 |
|---|---|---|
| Soğutma Kapasitesi | kcal/h | 308,740 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 63,9 |
| Çekilen Toplam Güç | kW | 69,5 |
| Enerji Verimlilik Oranı (EER) | EER | 5,2 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 61,7 |
| Soğutma Kapasitesi | kW | 312,0 |
| Soğutma Kapasitesi | kcal/h | 268,320 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 74,5 |
| Çekilen Toplam Güç | kW | 80,1 |
| Enerji Verimlilik Oranı (EER) | EER | 3,9 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 53,7 |
| Soğutma Kapasitesi | kW | 232,0 |
| Soğutma Kapasitesi | kcal/h | 199,520 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 70,3 |
| Çekilen Toplam Güç | kW | 75,9 |
| Enerji Verimlilik Oranı (EER) | EER | 3,1 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 39,9 |
| Fan Çapı | mm | Ø800 |
| Fan Adedi | adet | 4 |
| Hava Debisi | m³/h | 88.000 |
| Fan Motor Gücü | kW | 5,6 |
| Fan Ses Basınç Seviyesi (10 m) | dBA | 54 |
| Besleme Gerilimi | 400 V / 3 PH / 50 Hz. | |
| Nominal Akım | A | 120,2 |
| Maks. Akım | A | 185,2 |
| Uzunluk (L) | mm | 3250 |
| Genişlik (W) | mm | 2250 |
| Yükseklik (H) | mm | 2740 |
| Su Giriş Bağlantısı | inç | 4" |
| Su Çıkış Bağlantısı | inç | 4" |
| Ağırlık | Kg | 2250 |
Teknik özellikler bilgi amaçlıdır. Nihai performans tasarım seçiminde teyit edilir.
Teknik resim
Dokümanlar
| Soğutma Kapasitesi | kW | 410,0 |
|---|---|---|
| Soğutma Kapasitesi | kcal/h | 352,600 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 74,9 |
| Çekilen Toplam Güç | kW | 80,5 |
| Enerji Verimlilik Oranı (EER) | EER | 5,1 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 70,5 |
| Soğutma Kapasitesi | kW | 355,0 |
| Soğutma Kapasitesi | kcal/h | 305,300 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 87,5 |
| Çekilen Toplam Güç | kW | 93,1 |
| Enerji Verimlilik Oranı (EER) | EER | 3,8 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 61,1 |
| Soğutma Kapasitesi | kW | 263,0 |
| Soğutma Kapasitesi | kcal/h | 226,180 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 80,5 |
| Çekilen Toplam Güç | kW | 86,1 |
| Enerji Verimlilik Oranı (EER) | EER | 3,1 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 45,2 |
| Fan Çapı | mm | Ø800 |
| Fan Adedi | adet | 4 |
| Hava Debisi | m³/h | 88.000 |
| Fan Motor Gücü | kW | 5,6 |
| Fan Ses Basınç Seviyesi (10 m) | dBA | 54 |
| Besleme Gerilimi | 400 V / 3 PH / 50 Hz. | |
| Nominal Akım | A | 138,2 |
| Maks. Akım | A | 195,2 |
| Uzunluk (L) | mm | 3250 |
| Genişlik (W) | mm | 2250 |
| Yükseklik (H) | mm | 2740 |
| Su Giriş Bağlantısı | inç | 5" |
| Su Çıkış Bağlantısı | inç | 5" |
| Ağırlık | Kg | 2250 |
Teknik özellikler bilgi amaçlıdır. Nihai performans tasarım seçiminde teyit edilir.
Teknik resim
Dokümanlar
| Soğutma Kapasitesi | kW | 436,0 |
|---|---|---|
| Soğutma Kapasitesi | kcal/h | 374,960 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 76,8 |
| Çekilen Toplam Güç | kW | 85,2 |
| Enerji Verimlilik Oranı (EER) | EER | 5,1 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 75,0 |
| Soğutma Kapasitesi | kW | 383,0 |
| Soğutma Kapasitesi | kcal/h | 329,380 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 92 |
| Çekilen Toplam Güç | kW | 100,4 |
| Enerji Verimlilik Oranı (EER) | EER | 3,8 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 65,9 |
| Soğutma Kapasitesi | kW | 284,0 |
| Soğutma Kapasitesi | kcal/h | 244,240 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 86,1 |
| Çekilen Toplam Güç | kW | 94,5 |
| Enerji Verimlilik Oranı (EER) | EER | 3,0 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 48,8 |
| Fan Çapı | mm | Ø800 |
| Fan Adedi | adet | 6 |
| Hava Debisi | m³/h | 132.000 |
| Fan Motor Gücü | kW | 8,4 |
| Fan Ses Basınç Seviyesi (10 m) | dBA | 54 |
| Besleme Gerilimi | 400 V / 3 PH / 50 Hz. | |
| Nominal Akım | A | 154,8 |
| Maks. Akım | A | 238,8 |
| Uzunluk (L) | mm | 4330 |
| Genişlik (W) | mm | 2250 |
| Yükseklik (H) | mm | 2740 |
| Su Giriş Bağlantısı | inç | 5" |
| Su Çıkış Bağlantısı | inç | 5" |
| Ağırlık | Kg | 2500 |
Teknik özellikler bilgi amaçlıdır. Nihai performans tasarım seçiminde teyit edilir.
Teknik resim
Dokümanlar
| Soğutma Kapasitesi | kW | 504,0 |
|---|---|---|
| Soğutma Kapasitesi | kcal/h | 433,440 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 87,7 |
| Çekilen Toplam Güç | kW | 96,1 |
| Enerji Verimlilik Oranı (EER) | EER | 5,2 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 86,7 |
| Soğutma Kapasitesi | kW | 442,0 |
| Soğutma Kapasitesi | kcal/h | 380,120 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 105 |
| Çekilen Toplam Güç | kW | 113,4 |
| Enerji Verimlilik Oranı (EER) | EER | 3,9 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 76,0 |
| Soğutma Kapasitesi | kW | 327,0 |
| Soğutma Kapasitesi | kcal/h | 281,220 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 98,3 |
| Çekilen Toplam Güç | kW | 106,7 |
| Enerji Verimlilik Oranı (EER) | EER | 3,1 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 56,2 |
| Fan Çapı | mm | Ø800 |
| Fan Adedi | adet | 6 |
| Hava Debisi | m³/h | 132.000 |
| Fan Motor Gücü | kW | 8,4 |
| Fan Ses Basınç Seviyesi (10 m) | dBA | 54 |
| Besleme Gerilimi | 400 V / 3 PH / 50 Hz. | |
| Nominal Akım | A | 171,8 |
| Maks. Akım | A | 268,8 |
| Uzunluk (L) | mm | 4330 |
| Genişlik (W) | mm | 2250 |
| Yükseklik (H) | mm | 2740 |
| Su Giriş Bağlantısı | inç | 5" |
| Su Çıkış Bağlantısı | inç | 5" |
| Ağırlık | Kg | 2950 |
Teknik özellikler bilgi amaçlıdır. Nihai performans tasarım seçiminde teyit edilir.
Teknik resim
Dokümanlar
| Soğutma Kapasitesi | kW | 557,0 |
|---|---|---|
| Soğutma Kapasitesi | kcal/h | 479,020 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 96,7 |
| Çekilen Toplam Güç | kW | 107,9 |
| Enerji Verimlilik Oranı (EER) | EER | 5,2 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 95,8 |
| Soğutma Kapasitesi | kW | 493,0 |
| Soğutma Kapasitesi | kcal/h | 423,980 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 117 |
| Çekilen Toplam Güç | kW | 128,2 |
| Enerji Verimlilik Oranı (EER) | EER | 3,8 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 84,8 |
| Soğutma Kapasitesi | kW | 363,0 |
| Soğutma Kapasitesi | kcal/h | 312,180 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 110 |
| Çekilen Toplam Güç | kW | 121,2 |
| Enerji Verimlilik Oranı (EER) | EER | 3,0 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 62,4 |
| Fan Çapı | mm | Ø800 |
| Fan Adedi | adet | 8 |
| Hava Debisi | m³/h | 176.000 |
| Fan Motor Gücü | kW | 11,2 |
| Fan Ses Basınç Seviyesi (10 m) | dBA | 54 |
| Besleme Gerilimi | 400 V / 3 PH / 50 Hz. | |
| Nominal Akım | A | 191,4 |
| Maks. Akım | A | 290,4 |
| Uzunluk (L) | mm | 5450 |
| Genişlik (W) | mm | 2250 |
| Yükseklik (H) | mm | 2740 |
| Su Giriş Bağlantısı | inç | 6" |
| Su Çıkış Bağlantısı | inç | 6" |
| Ağırlık | Kg | 2950 |
Teknik özellikler bilgi amaçlıdır. Nihai performans tasarım seçiminde teyit edilir.
Teknik resim
Dokümanlar
| Soğutma Kapasitesi | kW | 666,0 |
|---|---|---|
| Soğutma Kapasitesi | kcal/h | 572,760 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 108,9 |
| Çekilen Toplam Güç | kW | 120,1 |
| Enerji Verimlilik Oranı (EER) | EER | 5,5 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 114,6 |
| Soğutma Kapasitesi | kW | 591,0 |
| Soğutma Kapasitesi | kcal/h | 508,260 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 131 |
| Çekilen Toplam Güç | kW | 142,2 |
| Enerji Verimlilik Oranı (EER) | EER | 4,2 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 101,7 |
| Soğutma Kapasitesi | kW | 434,0 |
| Soğutma Kapasitesi | kcal/h | 373,240 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 124 |
| Çekilen Toplam Güç | kW | 135,2 |
| Enerji Verimlilik Oranı (EER) | EER | 3,2 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 74,6 |
| Fan Çapı | mm | Ø800 |
| Fan Adedi | adet | 8 |
| Hava Debisi | m³/h | 176.000 |
| Fan Motor Gücü | kW | 11,2 |
| Fan Ses Basınç Seviyesi (10 m) | dBA | 54 |
| Besleme Gerilimi | 400 V / 3 PH / 50 Hz. | |
| Nominal Akım | A | 221,4 |
| Maks. Akım | A | 340,4 |
| Uzunluk (L) | mm | 5450 |
| Genişlik (W) | mm | 2250 |
| Yükseklik (H) | mm | 2740 |
| Su Giriş Bağlantısı | inç | 6" |
| Su Çıkış Bağlantısı | inç | 6" |
| Ağırlık | Kg | 3450 |
Teknik özellikler bilgi amaçlıdır. Nihai performans tasarım seçiminde teyit edilir.
Teknik resim
Dokümanlar
| Soğutma Kapasitesi | kW | 752,0 |
|---|---|---|
| Soğutma Kapasitesi | kcal/h | 646,720 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 121,5 |
| Çekilen Toplam Güç | kW | 135,5 |
| Enerji Verimlilik Oranı (EER) | EER | 5,5 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 129,3 |
| Soğutma Kapasitesi | kW | 660,0 |
| Soğutma Kapasitesi | kcal/h | 567,600 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 145 |
| Çekilen Toplam Güç | kW | 159 |
| Enerji Verimlilik Oranı (EER) | EER | 4,2 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 113,5 |
| Soğutma Kapasitesi | kW | 488,0 |
| Soğutma Kapasitesi | kcal/h | 419,680 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 139 |
| Çekilen Toplam Güç | kW | 153 |
| Enerji Verimlilik Oranı (EER) | EER | 3,2 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 83,9 |
| Fan Çapı | mm | Ø800 |
| Fan Adedi | adet | 10 |
| Hava Debisi | m³/h | 220.000 |
| Fan Motor Gücü | kW | 14 |
| Fan Ses Basınç Seviyesi (10 m) | dBA | 54 |
| Besleme Gerilimi | 400 V / 3 PH / 50 Hz. | |
| Nominal Akım | A | 243 |
| Maks. Akım | A | 408 |
| Uzunluk (L) | mm | 6570 |
| Genişlik (W) | mm | 2250 |
| Yükseklik (H) | mm | 2740 |
| Su Giriş Bağlantısı | inç | 6" |
| Su Çıkış Bağlantısı | inç | 6" |
| Ağırlık | Kg | 3850 |
Teknik özellikler bilgi amaçlıdır. Nihai performans tasarım seçiminde teyit edilir.
Teknik resim
Dokümanlar
| Soğutma Kapasitesi | kW | 889,0 |
|---|---|---|
| Soğutma Kapasitesi | kcal/h | 764,540 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 146,2 |
| Çekilen Toplam Güç | kW | 163 |
| Enerji Verimlilik Oranı (EER) | EER | 5,5 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 152,9 |
| Soğutma Kapasitesi | kW | 784,0 |
| Soğutma Kapasitesi | kcal/h | 674,240 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 171 |
| Çekilen Toplam Güç | kW | 187,8 |
| Enerji Verimlilik Oranı (EER) | EER | 4,2 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 134,8 |
| Soğutma Kapasitesi | kW | 576,0 |
| Soğutma Kapasitesi | kcal/h | 495,360 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 161 |
| Çekilen Toplam Güç | kW | 177,8 |
| Enerji Verimlilik Oranı (EER) | EER | 3,2 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 99,1 |
| Fan Çapı | mm | Ø800 |
| Fan Adedi | adet | 12 |
| Hava Debisi | m³/h | 264.000 |
| Fan Motor Gücü | kW | 16,8 |
| Fan Ses Basınç Seviyesi (10 m) | dBA | 54 |
| Besleme Gerilimi | 400 V / 3 PH / 50 Hz. | |
| Nominal Akım | A | 288,6 |
| Maks. Akım | A | 465,6 |
| Uzunluk (L) | mm | 8810 |
| Genişlik (W) | mm | 2250 |
| Yükseklik (H) | mm | 2740 |
| Su Giriş Bağlantısı | inç | 6" |
| Su Çıkış Bağlantısı | inç | 6" |
| Ağırlık | Kg | 3850 |
Teknik özellikler bilgi amaçlıdır. Nihai performans tasarım seçiminde teyit edilir.
Teknik resim
Dokümanlar
| Soğutma Kapasitesi | kW | 997,0 |
|---|---|---|
| Soğutma Kapasitesi | kcal/h | 857,420 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 158,4 |
| Çekilen Toplam Güç | kW | 175,2 |
| Enerji Verimlilik Oranı (EER) | EER | 5,7 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 171,5 |
| Soğutma Kapasitesi | kW | 891,0 |
| Soğutma Kapasitesi | kcal/h | 766,260 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 193 |
| Çekilen Toplam Güç | kW | 209,8 |
| Enerji Verimlilik Oranı (EER) | EER | 4,2 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 153,3 |
| Soğutma Kapasitesi | kW | 658,0 |
| Soğutma Kapasitesi | kcal/h | 565,880 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 184 |
| Çekilen Toplam Güç | kW | 200,8 |
| Enerji Verimlilik Oranı (EER) | EER | 3,3 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 113,2 |
| Fan Çapı | mm | Ø800 |
| Fan Adedi | adet | 12 |
| Hava Debisi | m³/h | 264.000 |
| Fan Motor Gücü | kW | 16,8 |
| Fan Ses Basınç Seviyesi (10 m) | dBA | 54 |
| Besleme Gerilimi | 400 V / 3 PH / 50 Hz. | |
| Nominal Akım | A | 310,6 |
| Maks. Akım | A | 495,6 |
| Uzunluk (L) | mm | 8810 |
| Genişlik (W) | mm | 2250 |
| Yükseklik (H) | mm | 2740 |
| Su Giriş Bağlantısı | inç | 6" |
| Su Çıkış Bağlantısı | inç | 6" |
| Ağırlık | Kg | 4500 |
Teknik özellikler bilgi amaçlıdır. Nihai performans tasarım seçiminde teyit edilir.
Teknik resim
Dokümanlar
| Soğutma Kapasitesi | kW | 1.133,0 |
|---|---|---|
| Soğutma Kapasitesi | kcal/h | 974,380 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 174,6 |
| Çekilen Toplam Güç | kW | 197 |
| Enerji Verimlilik Oranı (EER) | EER | 5,8 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 194,9 |
| Soğutma Kapasitesi | kW | 1.012,0 |
| Soğutma Kapasitesi | kcal/h | 870,320 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 212 |
| Çekilen Toplam Güç | kW | 234,4 |
| Enerji Verimlilik Oranı (EER) | EER | 4,3 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 174,1 |
| Soğutma Kapasitesi | kW | 748,0 |
| Soğutma Kapasitesi | kcal/h | 643,280 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 254 |
| Çekilen Toplam Güç | kW | 276,4 |
| Enerji Verimlilik Oranı (EER) | EER | 2,7 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 128,7 |
| Fan Çapı | mm | Ø800 |
| Fan Adedi | adet | 16 |
| Hava Debisi | m³/h | 352.000 |
| Fan Motor Gücü | kW | 22,4 |
| Fan Ses Basınç Seviyesi (10 m) | dBA | 54 |
| Besleme Gerilimi | 400 V / 3 PH / 50 Hz. | |
| Nominal Akım | A | 349,8 |
| Maks. Akım | A | 510,8 |
| Uzunluk (L) | mm | 11050 |
| Genişlik (W) | mm | 2250 |
| Yükseklik (H) | mm | 2740 |
| Su Giriş Bağlantısı | inç | 6" |
| Su Çıkış Bağlantısı | inç | 6" |
| Ağırlık | Kg | 4500 |
Teknik özellikler bilgi amaçlıdır. Nihai performans tasarım seçiminde teyit edilir.
Teknik resim
Dokümanlar
| Soğutma Kapasitesi | kW | 1.259,0 |
|---|---|---|
| Soğutma Kapasitesi | kcal/h | 1.082,740 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 218 |
| Çekilen Toplam Güç | kW | 240,4 |
| Enerji Verimlilik Oranı (EER) | EER | 5,2 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 216,5 |
| Soğutma Kapasitesi | kW | 1.126,0 |
| Soğutma Kapasitesi | kcal/h | 968,360 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 257 |
| Çekilen Toplam Güç | kW | 279,4 |
| Enerji Verimlilik Oranı (EER) | EER | 4,0 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 193,7 |
| Soğutma Kapasitesi | kW | 827,0 |
| Soğutma Kapasitesi | kcal/h | 711,220 |
| Kompresör Adedi | adet | 1 |
| Toplam Kompresör Gücü | kW | 240 |
| Çekilen Toplam Güç | kW | 262,4 |
| Enerji Verimlilik Oranı (EER) | EER | 3,2 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 142,2 |
| Fan Çapı | mm | Ø800 |
| Fan Adedi | adet | 16 |
| Hava Debisi | m³/h | 352.000 |
| Fan Motor Gücü | kW | 22,4 |
| Fan Ses Basınç Seviyesi (10 m) | dBA | 54 |
| Besleme Gerilimi | 400 V / 3 PH / 50 Hz. | |
| Nominal Akım | A | 420,8 |
| Maks. Akım | A | 626,8 |
| Uzunluk (L) | mm | 11050 |
| Genişlik (W) | mm | 2250 |
| Yükseklik (H) | mm | 2740 |
| Su Giriş Bağlantısı | inç | 6" |
| Su Çıkış Bağlantısı | inç | 6" |
| Ağırlık | Kg | 5650 |
Teknik özellikler bilgi amaçlıdır. Nihai performans tasarım seçiminde teyit edilir.
Teknik resim
Dokümanlar
| Soğutma Kapasitesi | kW | 319,2 |
|---|---|---|
| Soğutma Kapasitesi | kcal/h | 274,512 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 58,2 |
| Çekilen Toplam Güç | kW | 63,8 |
| Enerji Verimlilik Oranı (EER) | EER | 5,0 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 54,9 |
| Soğutma Kapasitesi | kW | 280,0 |
| Soğutma Kapasitesi | kcal/h | 240,800 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 69 |
| Çekilen Toplam Güç | kW | 74,6 |
| Enerji Verimlilik Oranı (EER) | EER | 3,8 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 48,2 |
| Soğutma Kapasitesi | kW | 206,0 |
| Soğutma Kapasitesi | kcal/h | 177,160 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 64,8 |
| Çekilen Toplam Güç | kW | 70,4 |
| Enerji Verimlilik Oranı (EER) | EER | 2,9 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 35,4 |
| Fan Çapı | mm | Ø800 |
| Fan Adedi | adet | 4 |
| Hava Debisi | m³/h | 88.000 |
| Fan Motor Gücü | kW | 5,6 |
| Fan Ses Basınç Seviyesi (10 m) | dBA | 54 |
| Besleme Gerilimi | 400 V / 3 PH / 50 Hz. | |
| Nominal Akım | A | 146,8 |
| Maks. Akım | A | 216,8 |
| Uzunluk (L) | mm | 3250 |
| Genişlik (W) | mm | 2250 |
| Yükseklik (H) | mm | 2740 |
| Su Giriş Bağlantısı | inç | 3" |
| Su Çıkış Bağlantısı | inç | 3" |
| Ağırlık | Kg | 2700 |
Teknik özellikler bilgi amaçlıdır. Nihai performans tasarım seçiminde teyit edilir.
Teknik resim
Dokümanlar
| Soğutma Kapasitesi | kW | 400,0 |
|---|---|---|
| Soğutma Kapasitesi | kcal/h | 344,000 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 36,1 |
| Çekilen Toplam Güç | kW | 41,7 |
| Enerji Verimlilik Oranı (EER) | EER | 9,6 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 68,8 |
| Soğutma Kapasitesi | kW | 352,0 |
| Soğutma Kapasitesi | kcal/h | 302,720 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 86,4 |
| Çekilen Toplam Güç | kW | 92 |
| Enerji Verimlilik Oranı (EER) | EER | 3,8 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 60,5 |
| Soğutma Kapasitesi | kW | 260,0 |
| Soğutma Kapasitesi | kcal/h | 223,600 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 80,6 |
| Çekilen Toplam Güç | kW | 86,2 |
| Enerji Verimlilik Oranı (EER) | EER | 3,0 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 44,7 |
| Fan Çapı | mm | Ø800 |
| Fan Adedi | adet | 4 |
| Hava Debisi | m³/h | 88.000 |
| Fan Motor Gücü | kW | 5,6 |
| Fan Ses Basınç Seviyesi (10 m) | dBA | 54 |
| Besleme Gerilimi | 400 V / 3 PH / 50 Hz. | |
| Nominal Akım | A | 170,8 |
| Maks. Akım | A | 260,8 |
| Uzunluk (L) | mm | 4330 |
| Genişlik (W) | mm | 2250 |
| Yükseklik (H) | mm | 2740 |
| Su Giriş Bağlantısı | inç | 3" |
| Su Çıkış Bağlantısı | inç | 3" |
| Ağırlık | Kg | 2700 |
Teknik özellikler bilgi amaçlıdır. Nihai performans tasarım seçiminde teyit edilir.
Teknik resim
Dokümanlar
| Soğutma Kapasitesi | kW | 480,0 |
|---|---|---|
| Soğutma Kapasitesi | kcal/h | 412,800 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 42,1 |
| Çekilen Toplam Güç | kW | 50,5 |
| Enerji Verimlilik Oranı (EER) | EER | 9,5 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 82,6 |
| Soğutma Kapasitesi | kW | 414,0 |
| Soğutma Kapasitesi | kcal/h | 356,040 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 99,2 |
| Çekilen Toplam Güç | kW | 107,6 |
| Enerji Verimlilik Oranı (EER) | EER | 3,8 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 71,2 |
| Soğutma Kapasitesi | kW | 301,4 |
| Soğutma Kapasitesi | kcal/h | 259,204 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 93,6 |
| Çekilen Toplam Güç | kW | 102 |
| Enerji Verimlilik Oranı (EER) | EER | 3,0 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 51,8 |
| Fan Çapı | mm | Ø800 |
| Fan Adedi | adet | 6 |
| Hava Debisi | m³/h | 132.000 |
| Fan Motor Gücü | kW | 8,4 |
| Fan Ses Basınç Seviyesi (10 m) | dBA | 54 |
| Besleme Gerilimi | 400 V / 3 PH / 50 Hz. | |
| Nominal Akım | A | 176,4 |
| Maks. Akım | A | 286,4 |
| Uzunluk (L) | mm | 4330 |
| Genişlik (W) | mm | 2250 |
| Yükseklik (H) | mm | 2740 |
| Su Giriş Bağlantısı | inç | 4" |
| Su Çıkış Bağlantısı | inç | 4" |
| Ağırlık | Kg | 3000 |
Teknik özellikler bilgi amaçlıdır. Nihai performans tasarım seçiminde teyit edilir.
Teknik resim
Dokümanlar
| Soğutma Kapasitesi | kW | 550,0 |
|---|---|---|
| Soğutma Kapasitesi | kcal/h | 473,000 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 50,6 |
| Çekilen Toplam Güç | kW | 61,8 |
| Enerji Verimlilik Oranı (EER) | EER | 8,9 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 94,6 |
| Soğutma Kapasitesi | kW | 470,0 |
| Soğutma Kapasitesi | kcal/h | 404,200 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 116 |
| Çekilen Toplam Güç | kW | 127,2 |
| Enerji Verimlilik Oranı (EER) | EER | 3,7 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 80,8 |
| Soğutma Kapasitesi | kW | 342,0 |
| Soğutma Kapasitesi | kcal/h | 294,120 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 105,6 |
| Çekilen Toplam Güç | kW | 116,8 |
| Enerji Verimlilik Oranı (EER) | EER | 2,9 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 58,8 |
| Fan Çapı | mm | Ø800 |
| Fan Adedi | adet | 8 |
| Hava Debisi | m³/h | 176.000 |
| Fan Motor Gücü | kW | 11,2 |
| Fan Ses Basınç Seviyesi (10 m) | dBA | 54 |
| Besleme Gerilimi | 400 V / 3 PH / 50 Hz. | |
| Nominal Akım | A | 204,4 |
| Maks. Akım | A | 318,4 |
| Uzunluk (L) | mm | 5450 |
| Genişlik (W) | mm | 2250 |
| Yükseklik (H) | mm | 2740 |
| Su Giriş Bağlantısı | inç | 4" |
| Su Çıkış Bağlantısı | inç | 4" |
| Ağırlık | Kg | 3000 |
Teknik özellikler bilgi amaçlıdır. Nihai performans tasarım seçiminde teyit edilir.
Teknik resim
Dokümanlar
| Soğutma Kapasitesi | kW | 624,0 |
|---|---|---|
| Soğutma Kapasitesi | kcal/h | 536,640 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 54,5 |
| Çekilen Toplam Güç | kW | 65,7 |
| Enerji Verimlilik Oranı (EER) | EER | 9,5 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 107,3 |
| Soğutma Kapasitesi | kW | 538,0 |
| Soğutma Kapasitesi | kcal/h | 462,680 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 129 |
| Çekilen Toplam Güç | kW | 140,2 |
| Enerji Verimlilik Oranı (EER) | EER | 3,8 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 92,5 |
| Soğutma Kapasitesi | kW | 397,4 |
| Soğutma Kapasitesi | kcal/h | 341,764 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 121,2 |
| Çekilen Toplam Güç | kW | 132,4 |
| Enerji Verimlilik Oranı (EER) | EER | 3,0 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 68,4 |
| Fan Çapı | mm | Ø800 |
| Fan Adedi | adet | 8 |
| Hava Debisi | m³/h | 176.000 |
| Fan Motor Gücü | kW | 11,2 |
| Fan Ses Basınç Seviyesi (10 m) | dBA | 54 |
| Besleme Gerilimi | 400 V / 3 PH / 50 Hz. | |
| Nominal Akım | A | 210,4 |
| Maks. Akım | A | 354,4 |
| Uzunluk (L) | mm | 5450 |
| Genişlik (W) | mm | 2250 |
| Yükseklik (H) | mm | 2740 |
| Su Giriş Bağlantısı | inç | 4" |
| Su Çıkış Bağlantısı | inç | 4" |
| Ağırlık | Kg | 3600 |
Teknik özellikler bilgi amaçlıdır. Nihai performans tasarım seçiminde teyit edilir.
Teknik resim
Dokümanlar
| Soğutma Kapasitesi | kW | 718,0 |
|---|---|---|
| Soğutma Kapasitesi | kcal/h | 617,480 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 63,9 |
| Çekilen Toplam Güç | kW | 77,9 |
| Enerji Verimlilik Oranı (EER) | EER | 9,2 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 123,5 |
| Soğutma Kapasitesi | kW | 624,0 |
| Soğutma Kapasitesi | kcal/h | 536,640 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 149 |
| Çekilen Toplam Güç | kW | 163 |
| Enerji Verimlilik Oranı (EER) | EER | 3,8 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 107,3 |
| Soğutma Kapasitesi | kW | 464,0 |
| Soğutma Kapasitesi | kcal/h | 399,040 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 140,6 |
| Çekilen Toplam Güç | kW | 154,6 |
| Enerji Verimlilik Oranı (EER) | EER | 3,0 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 79,8 |
| Fan Çapı | mm | Ø800 |
| Fan Adedi | adet | 10 |
| Hava Debisi | m³/h | 220.000 |
| Fan Motor Gücü | kW | 14 |
| Fan Ses Basınç Seviyesi (10 m) | dBA | 54 |
| Besleme Gerilimi | 400 V / 3 PH / 50 Hz. | |
| Nominal Akım | A | 240,4 |
| Maks. Akım | A | 370,4 |
| Uzunluk (L) | mm | 6570 |
| Genişlik (W) | mm | 2250 |
| Yükseklik (H) | mm | 2740 |
| Su Giriş Bağlantısı | inç | 4" |
| Su Çıkış Bağlantısı | inç | 4" |
| Ağırlık | Kg | 3600 |
Teknik özellikler bilgi amaçlıdır. Nihai performans tasarım seçiminde teyit edilir.
Teknik resim
Dokümanlar
| Soğutma Kapasitesi | kW | 820,0 |
|---|---|---|
| Soğutma Kapasitesi | kcal/h | 705,200 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 74,9 |
| Çekilen Toplam Güç | kW | 88,9 |
| Enerji Verimlilik Oranı (EER) | EER | 9,2 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 141,0 |
| Soğutma Kapasitesi | kW | 710,0 |
| Soğutma Kapasitesi | kcal/h | 610,600 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 175 |
| Çekilen Toplam Güç | kW | 189 |
| Enerji Verimlilik Oranı (EER) | EER | 3,8 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 122,1 |
| Soğutma Kapasitesi | kW | 526,0 |
| Soğutma Kapasitesi | kcal/h | 452,360 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 161 |
| Çekilen Toplam Güç | kW | 175 |
| Enerji Verimlilik Oranı (EER) | EER | 3,0 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 90,5 |
| Fan Çapı | mm | Ø800 |
| Fan Adedi | adet | 10 |
| Hava Debisi | m³/h | 220.000 |
| Fan Motor Gücü | kW | 14 |
| Fan Ses Basınç Seviyesi (10 m) | dBA | 54 |
| Besleme Gerilimi | 400 V / 3 PH / 50 Hz. | |
| Nominal Akım | A | 276,4 |
| Maks. Akım | A | 390,4 |
| Uzunluk (L) | mm | 6570 |
| Genişlik (W) | mm | 2250 |
| Yükseklik (H) | mm | 2740 |
| Su Giriş Bağlantısı | inç | 5" |
| Su Çıkış Bağlantısı | inç | 5" |
| Ağırlık | Kg | 4400 |
Teknik özellikler bilgi amaçlıdır. Nihai performans tasarım seçiminde teyit edilir.
Teknik resim
Dokümanlar
| Soğutma Kapasitesi | kW | 872,0 |
|---|---|---|
| Soğutma Kapasitesi | kcal/h | 749,920 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 76,8 |
| Çekilen Toplam Güç | kW | 93,6 |
| Enerji Verimlilik Oranı (EER) | EER | 9,3 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 150,0 |
| Soğutma Kapasitesi | kW | 766,0 |
| Soğutma Kapasitesi | kcal/h | 658,760 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 184 |
| Çekilen Toplam Güç | kW | 200,8 |
| Enerji Verimlilik Oranı (EER) | EER | 3,8 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 131,8 |
| Soğutma Kapasitesi | kW | 568,0 |
| Soğutma Kapasitesi | kcal/h | 488,480 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 172,2 |
| Çekilen Toplam Güç | kW | 189 |
| Enerji Verimlilik Oranı (EER) | EER | 3,0 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 97,7 |
| Fan Çapı | mm | Ø800 |
| Fan Adedi | adet | 12 |
| Hava Debisi | m³/h | 264.000 |
| Fan Motor Gücü | kW | 16,8 |
| Fan Ses Basınç Seviyesi (10 m) | dBA | 54 |
| Besleme Gerilimi | 400 V / 3 PH / 50 Hz. | |
| Nominal Akım | A | 309,6 |
| Maks. Akım | A | 477,6 |
| Uzunluk (L) | mm | 8810 |
| Genişlik (W) | mm | 2250 |
| Yükseklik (H) | mm | 2740 |
| Su Giriş Bağlantısı | inç | 5" |
| Su Çıkış Bağlantısı | inç | 5" |
| Ağırlık | Kg | 4400 |
Teknik özellikler bilgi amaçlıdır. Nihai performans tasarım seçiminde teyit edilir.
Teknik resim
Dokümanlar
| Soğutma Kapasitesi | kW | 1.008,0 |
|---|---|---|
| Soğutma Kapasitesi | kcal/h | 866,880 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 87,7 |
| Çekilen Toplam Güç | kW | 104,5 |
| Enerji Verimlilik Oranı (EER) | EER | 9,6 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 173,4 |
| Soğutma Kapasitesi | kW | 884,0 |
| Soğutma Kapasitesi | kcal/h | 760,240 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 210 |
| Çekilen Toplam Güç | kW | 226,8 |
| Enerji Verimlilik Oranı (EER) | EER | 3,9 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 152,0 |
| Soğutma Kapasitesi | kW | 654,0 |
| Soğutma Kapasitesi | kcal/h | 562,440 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 196,6 |
| Çekilen Toplam Güç | kW | 213,4 |
| Enerji Verimlilik Oranı (EER) | EER | 3,1 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 112,5 |
| Fan Çapı | mm | Ø800 |
| Fan Adedi | adet | 12 |
| Hava Debisi | m³/h | 264.000 |
| Fan Motor Gücü | kW | 16,8 |
| Fan Ses Basınç Seviyesi (10 m) | dBA | 54 |
| Besleme Gerilimi | 400 V / 3 PH / 50 Hz. | |
| Nominal Akım | A | 343,6 |
| Maks. Akım | A | 537,6 |
| Uzunluk (L) | mm | 8810 |
| Genişlik (W) | mm | 2250 |
| Yükseklik (H) | mm | 2740 |
| Su Giriş Bağlantısı | inç | 5" |
| Su Çıkış Bağlantısı | inç | 5" |
| Ağırlık | Kg | 5800 |
Teknik özellikler bilgi amaçlıdır. Nihai performans tasarım seçiminde teyit edilir.
Teknik resim
Dokümanlar
| Soğutma Kapasitesi | kW | 1.114,0 |
|---|---|---|
| Soğutma Kapasitesi | kcal/h | 958,040 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 96,7 |
| Çekilen Toplam Güç | kW | 119,1 |
| Enerji Verimlilik Oranı (EER) | EER | 9,4 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 191,6 |
| Soğutma Kapasitesi | kW | 986,0 |
| Soğutma Kapasitesi | kcal/h | 847,960 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 234 |
| Çekilen Toplam Güç | kW | 256,4 |
| Enerji Verimlilik Oranı (EER) | EER | 3,8 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 169,6 |
| Soğutma Kapasitesi | kW | 726,0 |
| Soğutma Kapasitesi | kcal/h | 624,360 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 220 |
| Çekilen Toplam Güç | kW | 242,4 |
| Enerji Verimlilik Oranı (EER) | EER | 3,0 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 124,9 |
| Fan Çapı | mm | Ø800 |
| Fan Adedi | adet | 16 |
| Hava Debisi | m³/h | 352.000 |
| Fan Motor Gücü | kW | 22,4 |
| Fan Ses Basınç Seviyesi (10 m) | dBA | 54 |
| Besleme Gerilimi | 400 V / 3 PH / 50 Hz. | |
| Nominal Akım | A | 382,8 |
| Maks. Akım | A | 580,8 |
| Uzunluk (L) | mm | 11050 |
| Genişlik (W) | mm | 2250 |
| Yükseklik (H) | mm | 2740 |
| Su Giriş Bağlantısı | inç | 6" |
| Su Çıkış Bağlantısı | inç | 6" |
| Ağırlık | Kg | 5800 |
Teknik özellikler bilgi amaçlıdır. Nihai performans tasarım seçiminde teyit edilir.
Teknik resim
Dokümanlar
| Soğutma Kapasitesi | kW | 1.332,0 |
|---|---|---|
| Soğutma Kapasitesi | kcal/h | 1.145,520 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 108,9 |
| Çekilen Toplam Güç | kW | 131,3 |
| Enerji Verimlilik Oranı (EER) | EER | 10,1 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 229,1 |
| Soğutma Kapasitesi | kW | 1.182,0 |
| Soğutma Kapasitesi | kcal/h | 1.016,520 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 262 |
| Çekilen Toplam Güç | kW | 284,4 |
| Enerji Verimlilik Oranı (EER) | EER | 4,2 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 203,3 |
| Soğutma Kapasitesi | kW | 868,0 |
| Soğutma Kapasitesi | kcal/h | 746,480 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 248 |
| Çekilen Toplam Güç | kW | 270,4 |
| Enerji Verimlilik Oranı (EER) | EER | 3,2 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 149,3 |
| Fan Çapı | mm | Ø800 |
| Fan Adedi | adet | 16 |
| Hava Debisi | m³/h | 352.000 |
| Fan Motor Gücü | kW | 22,4 |
| Fan Ses Basınç Seviyesi (10 m) | dBA | 54 |
| Besleme Gerilimi | 400 V / 3 PH / 50 Hz. | |
| Nominal Akım | A | 442,8 |
| Maks. Akım | A | 680,8 |
| Uzunluk (L) | mm | 11050 |
| Genişlik (W) | mm | 2250 |
| Yükseklik (H) | mm | 2740 |
| Su Giriş Bağlantısı | inç | 8" |
| Su Çıkış Bağlantısı | inç | 8" |
| Ağırlık | Kg | 5800 |
Teknik özellikler bilgi amaçlıdır. Nihai performans tasarım seçiminde teyit edilir.
Teknik resim
Dokümanlar
| Soğutma Kapasitesi | kW | 1.504,0 |
|---|---|---|
| Soğutma Kapasitesi | kcal/h | 1.293,440 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 121,5 |
| Çekilen Toplam Güç | kW | 143,9 |
| Enerji Verimlilik Oranı (EER) | EER | 10,5 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 258,7 |
| Soğutma Kapasitesi | kW | 1.320,0 |
| Soğutma Kapasitesi | kcal/h | 1.135,200 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 290 |
| Çekilen Toplam Güç | kW | 312,4 |
| Enerji Verimlilik Oranı (EER) | EER | 4,2 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 227,0 |
| Soğutma Kapasitesi | kW | 976,0 |
| Soğutma Kapasitesi | kcal/h | 839,360 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 278 |
| Çekilen Toplam Güç | kW | 300,4 |
| Enerji Verimlilik Oranı (EER) | EER | 3,2 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 167,9 |
| Fan Çapı | mm | Ø800 |
| Fan Adedi | adet | 16 |
| Hava Debisi | m³/h | 352.000 |
| Fan Motor Gücü | kW | 22,4 |
| Fan Ses Basınç Seviyesi (10 m) | dBA | 54 |
| Besleme Gerilimi | 400 V / 3 PH / 50 Hz. | |
| Nominal Akım | A | 486 |
| Maks. Akım | A | 816 |
| Uzunluk (L) | mm | 11050 |
| Genişlik (W) | mm | 2250 |
| Yükseklik (H) | mm | 2740 |
| Su Giriş Bağlantısı | inç | 8" |
| Su Çıkış Bağlantısı | inç | 8" |
| Ağırlık | Kg | 7500 |
Teknik özellikler bilgi amaçlıdır. Nihai performans tasarım seçiminde teyit edilir.
Teknik resim
Dokümanlar
| Soğutma Kapasitesi | kW | 1.778,0 |
|---|---|---|
| Soğutma Kapasitesi | kcal/h | 1.529,080 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 146,2 |
| Çekilen Toplam Güç | kW | 171,4 |
| Enerji Verimlilik Oranı (EER) | EER | 10,4 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 305,8 |
| Soğutma Kapasitesi | kW | 1.568,0 |
| Soğutma Kapasitesi | kcal/h | 1.348,480 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 342 |
| Çekilen Toplam Güç | kW | 367,2 |
| Enerji Verimlilik Oranı (EER) | EER | 4,3 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 269,7 |
| Soğutma Kapasitesi | kW | 1.152,0 |
| Soğutma Kapasitesi | kcal/h | 990,720 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 322 |
| Çekilen Toplam Güç | kW | 347,2 |
| Enerji Verimlilik Oranı (EER) | EER | 3,3 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 198,1 |
| Fan Çapı | mm | Ø800 |
| Fan Adedi | adet | 18 |
| Hava Debisi | m³/h | 396.000 |
| Fan Motor Gücü | kW | 25,2 |
| Fan Ses Basınç Seviyesi (10 m) | dBA | 54 |
| Besleme Gerilimi | 400 V / 3 PH / 50 Hz. | |
| Nominal Akım | A | 577,2 |
| Maks. Akım | A | 931,2 |
| Uzunluk (L) | mm | 12170 |
| Genişlik (W) | mm | 2250 |
| Yükseklik (H) | mm | 2740 |
| Su Giriş Bağlantısı | inç | 8" |
| Su Çıkış Bağlantısı | inç | 8" |
| Ağırlık | Kg | 7500 |
Teknik özellikler bilgi amaçlıdır. Nihai performans tasarım seçiminde teyit edilir.
Teknik resim
Dokümanlar
| Soğutma Kapasitesi | kW | 1.994,0 |
|---|---|---|
| Soğutma Kapasitesi | kcal/h | 1.714,840 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 158,4 |
| Çekilen Toplam Güç | kW | 183,6 |
| Enerji Verimlilik Oranı (EER) | EER | 10,9 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 343,0 |
| Soğutma Kapasitesi | kW | 1.782,0 |
| Soğutma Kapasitesi | kcal/h | 1.532,520 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 386 |
| Çekilen Toplam Güç | kW | 411,2 |
| Enerji Verimlilik Oranı (EER) | EER | 4,3 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 306,5 |
| Soğutma Kapasitesi | kW | 1.316,0 |
| Soğutma Kapasitesi | kcal/h | 1.131,760 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 368 |
| Çekilen Toplam Güç | kW | 393,2 |
| Enerji Verimlilik Oranı (EER) | EER | 3,3 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 226,4 |
| Fan Çapı | mm | Ø800 |
| Fan Adedi | adet | 18 |
| Hava Debisi | m³/h | 396.000 |
| Fan Motor Gücü | kW | 25,2 |
| Fan Ses Basınç Seviyesi (10 m) | dBA | 54 |
| Besleme Gerilimi | 400 V / 3 PH / 50 Hz. | |
| Nominal Akım | A | 621,2 |
| Maks. Akım | A | 991,2 |
| Uzunluk (L) | mm | 12170 |
| Genişlik (W) | mm | 2250 |
| Yükseklik (H) | mm | 2740 |
| Su Giriş Bağlantısı | inç | 8" |
| Su Çıkış Bağlantısı | inç | 8" |
| Ağırlık | Kg | 8500 |
Teknik özellikler bilgi amaçlıdır. Nihai performans tasarım seçiminde teyit edilir.
Teknik resim
Dokümanlar
| Soğutma Kapasitesi | kW | 2.266,0 |
|---|---|---|
| Soğutma Kapasitesi | kcal/h | 1.948,760 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 174,6 |
| Çekilen Toplam Güç | kW | 202,6 |
| Enerji Verimlilik Oranı (EER) | EER | 11,2 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 389,8 |
| Soğutma Kapasitesi | kW | 2.024,0 |
| Soğutma Kapasitesi | kcal/h | 1.740,640 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 424 |
| Çekilen Toplam Güç | kW | 452 |
| Enerji Verimlilik Oranı (EER) | EER | 4,5 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 348,1 |
| Soğutma Kapasitesi | kW | 1.496,0 |
| Soğutma Kapasitesi | kcal/h | 1.286,560 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 508 |
| Çekilen Toplam Güç | kW | 536 |
| Enerji Verimlilik Oranı (EER) | EER | 2,8 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 257,3 |
| Fan Çapı | mm | Ø800 |
| Fan Adedi | adet | 20 |
| Hava Debisi | m³/h | 440.000 |
| Fan Motor Gücü | kW | 28 |
| Fan Ses Basınç Seviyesi (10 m) | dBA | 54 |
| Besleme Gerilimi | 400 V / 3 PH / 50 Hz. | |
| Nominal Akım | A | 699,6 |
| Maks. Akım | A | 1021,6 |
| Uzunluk (L) | mm | 13290 |
| Genişlik (W) | mm | 2250 |
| Yükseklik (H) | mm | 2740 |
| Su Giriş Bağlantısı | inç | 10" |
| Su Çıkış Bağlantısı | inç | 10" |
| Ağırlık | Kg | 9750 |
Teknik özellikler bilgi amaçlıdır. Nihai performans tasarım seçiminde teyit edilir.
Teknik resim
Dokümanlar
| Soğutma Kapasitesi | kW | 2.518,0 |
|---|---|---|
| Soğutma Kapasitesi | kcal/h | 2.165,480 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 218 |
| Çekilen Toplam Güç | kW | 246 |
| Enerji Verimlilik Oranı (EER) | EER | 10,2 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 433,1 |
| Soğutma Kapasitesi | kW | 2.252,0 |
| Soğutma Kapasitesi | kcal/h | 1.936,720 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 514 |
| Çekilen Toplam Güç | kW | 542 |
| Enerji Verimlilik Oranı (EER) | EER | 4,2 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 387,3 |
| Soğutma Kapasitesi | kW | 1.654,0 |
| Soğutma Kapasitesi | kcal/h | 1.422,440 |
| Kompresör Adedi | adet | 2 |
| Toplam Kompresör Gücü | kW | 480 |
| Çekilen Toplam Güç | kW | 508 |
| Enerji Verimlilik Oranı (EER) | EER | 3,3 |
| Evaporatör Su Debisi Δt=5°C | m³/h | 284,5 |
| Fan Çapı | mm | Ø800 |
| Fan Adedi | adet | 20 |
| Hava Debisi | m³/h | 440.000 |
| Fan Motor Gücü | kW | 28 |
| Fan Ses Basınç Seviyesi (10 m) | dBA | 54 |
| Besleme Gerilimi | 400 V / 3 PH / 50 Hz. | |
| Nominal Akım | A | 841,6 |
| Maks. Akım | A | 1253,6 |
| Uzunluk (L) | mm | 13290 |
| Genişlik (W) | mm | 2250 |
| Yükseklik (H) | mm | 2740 |
| Su Giriş Bağlantısı | inç | 10" |
| Su Çıkış Bağlantısı | inç | 10" |
| Ağırlık | Kg | 11500 |
Teknik özellikler bilgi amaçlıdır. Nihai performans tasarım seçiminde teyit edilir.
Teknik resim
Dokümanlar
Öne çıkan özellikler
- Vidalı kompresör
- Tek (MS) ve çift (MD) gaz devreli konfigürasyonlar
- Mikro işlemci kontrol ünitesi
- Shell and tube evaporatör
- CE 2006/95/EC standartlarında güç ve kontrol panosu
- PLANER marka yüksek verimli hava soğutmalı kondenserler
- Aksiyel fan
- Gaz hattı için gerekli koruyucu ekipmanlar
Teknik özellikler
| Soğutma kapasitesi | 103 – 1654 kW |
|---|---|
| Soğutucu akışkan | R-407C |
| Kompresör | Screw |
Teknik özellikler bilgi amaçlıdır. Nihai performans tasarım seçiminde teyit edilir.
İlgili
Şunları da değerlendirebilirsiniz
HA-S Serisi
Hermetik scroll kompresörlü, R-410A gazlı hava soğutmalı su soğutma grubu. Tek gaz devreli, 1–3 kompresörlü konfigürasyonlar.
13,5 – 375,9 kW
R-410A
Multicold HA-S Serisi
Çoklu hermetik scroll kompresörlü, çift gaz devreli, R-410A gazlı hava soğutmalı su soğutma grubu.
77,6 – 751,8 kW
R-410A
YHA-V Serisi için boyutlandırmada yardıma mı ihtiyacınız var?
Soğutma yükünüzü, akışkan sıcaklıklarınızı ve ortam koşullarınızı bize gönderin — prosesiniz için doğru konfigürasyonu teyit edelim.
